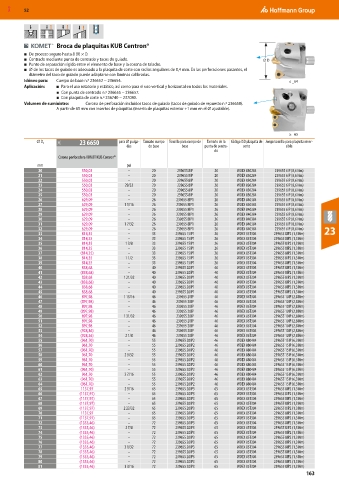

Page 163 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Broca de plaquitas KUB Centron®

■ De proceso seguro hasta 8 (9) × D.
■ Centrado mediante punta de centrado y tacos de guiado. ⌀ D
■ Punto de separación rígido entre el elemento de base y la corona de taladro.
■ ⌀ de los tacos de guiado es adecuado a la plaquita de corte con radios angulares de 0,4 mm. En las perforaciones pasantes, el
diámetro del taco de guiado puede adaptarse con láminas calibradas.
Idóneo para: Cuerpo de base n.º 236652 − 236654. ≤ _64
Aplicación: ■ Para el uso rotatorio y estático, así como para el uso vertical y horizontal en todos los materiales.
■ Con punta de centrado n.º 236655 − 236657.
■ Con plaquita de corte n.º 236740 − 237080.
Volumen de suministro: Corona de perforación incluidos tacos de guiado (tacos de guiado de repuesto n.º 236658).
A partir de 65 mm con insertos de plaquitas (inserto de plaquitas exterior +1 mm en el ⌀ ajustable).

≥ _65
⌀ D C 24L 23 6650 para ⌀ pulga- Tamaño cuerpo Tornillo para cuerpo de Tamaño de la Código ISO plaquita de Juego tornillo para plaquita rever-
das de base base punta de centra- corte sible
do
Corona perforadora KOMET KUB Centron®
mm pul
20 550,03 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm)
21 550,03 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm)
22 550,03 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm)
23 550,03 29/32 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm)
24 550,03 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm)
25 550,03 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm)
26 629,09 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm)
27 629,09 1 1/16 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm)
28 629,09 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm)
29 629,09 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm)
30 629,09 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm)
31 629,09 1 7/32 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm)
32 629,09 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 23
33 814,35 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
34 814,35 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
35 814,35 1 3/8 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
36 814,35 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
37 (814,35) – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
38 814,35 1 1/2 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
39 814,35 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm)
40 838,68 – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm)
41 (838,68) – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm)
42 838,68 1 21/32 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm)
43 (838,68) – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm)
44 838,68 – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm)
45 838,68 – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm)
46 897,98 1 13/16 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
47 (897,98) – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
48 897,98 – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
49 (897,98) – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
50 897,98 1 31/32 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
51 897,98 – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
52 897,98 – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
53 (928,36) – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
54 (928,36) 2 1/8 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm)
55 (961,70) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
56 961,70 – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
57 (961,70) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
58 961,70 2 9/32 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
59 961,70 – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
60 961,70 – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
61 (961,70) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
62 961,70 2 7/16 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
63 (961,70) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
64 (961,70) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm)
65 1137,97 2 9/16 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
66 (1137,97) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
67 (1137,97) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
68 (1137,97) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
69 (1137,97) 2 23/32 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
70 1137,97 – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
71 (1137,97) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
72 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
73 (1335,46) 2 7/8 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
74 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
75 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
76 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
77 (1335,46) 3 1/32 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
78 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
79 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
80 (1335,46) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
81 (1335,46) 3 3/16 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm)
