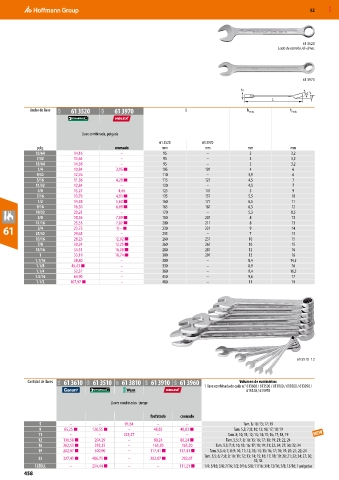

Page 1596 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

61 3520
Lado de estrella AS-drive.

61 3970

h1
h2 15°
L
Ancho de llave 63A 61 3520 62A 61 3970 L h 1 máx. h 2 máx.

Llave combinada, pulgada
61 3520 61 3970
pulg. cromado mm mm mm mm
13/64 14,16 – 95 – 3 3,2
7/32 13,64 – 95 – 3 3,2
15/64 14,38 – 95 – 3 3,2
1/4 10,84 3,95 ■ 105 101 4 6
9/32 12,76 – 110 – 3,9 6
5/16 11,36 4,28 ■ 115 121 4,5 7
11/32 12,84 – 120 – 4,5 7
3/8 13,27 4,66 125 141 5 9
7/16 13,79 4,93 ■ 135 151 5,5 10
1/2 14,38 5,60 ■ 160 171 6,5 11
9/16 16,30 6,09 ■ 165 181 6,5 12
19/32 20,21 – 170 – 5,3 8,5
5/8 18,36 7,09 ■ 180 201 8 13
11/16 23,53 7,82 ■ 200 211 8 13
61 25/32 23,75 9,– ■ 230 231 9 7 14
3/4
29,65
–
13
–
235
13/16 28,25 12,02 ■ 260 251 10 15
7/8 30,24 12,25 ■ 260 261 10 15
15/16 34,51 16,08 ■ 280 281 12 16
1 33,19 18,74 ■ 300 291 12 16
1.1/16 38,80 – 300 – 8,4 14,5
1.1/8 45,43 ■ – 330 – 8,9 16
1.1/4 52,37 – 360 – 9,4 16,5
1.5/16 64,90 – 450 – 9,6 17
1.1/2 107,97 ■ – 480 – 11 19

61 3510_12

Cantidad de llaves 61A 61 3610 63A 61 3510 63F 61 3810 62A 61 3910 62A 61 3960 Volumen de suministro:
1 llave combinada de cada n.° 613600 / 613500 / 613800 / 613900 / 613950 /
613520 / 613970

Llaves combinadas - juego

fosfatado cromado
5 – – 97,64 – – Tam. 8; 10; 13; 17; 19
9 85,25 ■ 126,55 ■ – 48,83 48,83 ■ Tam. 5,5; 7; 8; 10; 13; 16; 17; 18; 19
11 – – 235,27 – – Tam. 8; 10; 11; 12; 13; 14; 15; 16; 17; 18, 19
12 136,58 ■ 204,29 – 80,24 80,24 ■ Tam. 5,5; 7; 8; 10; 13; 16; 17; 18; 19; 21; 22; 24
16 262,55 ■ 392,35 – 165,20 165,20 Tam. 5,5; 7; 8; 10; 13; 16; 17; 18; 19; 21; 22; 24; 27; 30; 32; 34
19 202,07 ■ 300,90 – 117,41 ■ 117,41 ■ Tam. 5,5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24
Tam. 5,5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24; 27; 30;
23 327,45 ■ 486,75 ■ – 202,07 ■ 202,07
32; 34
13ZOLL – 254,44 ■ – – 111,21 ■ 1/4; 5/16; 3/8; 7/16; 1/2; 9/16; 5/8; 11/16; 3/4; 13/16; 7/8; 15/16; 1 pulgadas
458
