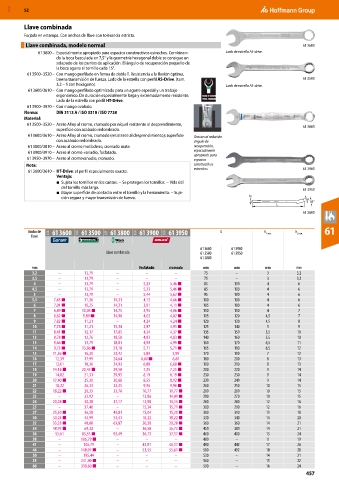

Page 1595 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Llave combinada
Forjada en estampa. Con anchos de llave con tolerancia estricta.
Llave combinada, modelo normal 61 3600
61 3800 – Especialmente apropiado para espacios constructivos estrechos. Combinan- Lado de estrella AS-drive.
do la boca basculada en 7,5° y la geometría hexagonal doble se consigue un
solapado de los puntos de aplicación. El ángulo de recuperación pequeño de
la boca agarra el tornillo cada 15°.
61 3500–3520 – Con mango perfilado en forma de doble T. Resistencia a la flexión óptima,
buena transmisión de fuerza. Lado de la estrella con perfil AS-Drive. (tam. 61 3500
3,2 – 5 con hexágono). Lado de estrella AS-drive.
61 3600/3610 – Con mango perfilado optimizado para un agarre especial y un trabajo
ergonómico. De duración especialmente larga y extremadamente resistente.
Lado de la estrella con perfil HT-Drive.
61 3900–3970 – Con mango ovalado.
Norma: DIN 3113 A / ISO 3318 / ISO 7738
Material:
61 3500–3520 – Acero Alloy al cromo, cromado por níquel resistente al desprendimiento, 61 3800
superficie con acabado redondeado.
61 3600/3610 – Acero Alloy al cromo, cromado (resistente al desprendimiento); superficie Gracias al reducido
con acabado redondeado. ángulo de
61 3800/3810 – Acero al cromo molibdeno, cromado mate. recuperación,
61 3900/3910 – Acero al cromo-vanadio, fosfatado. especialmente
apropiado para
61 3950–3970 – Acero al cromovanadio, cromado. espacios
Nota: constructivos
61 3600/3610 – HT-Drive: el perfil especialmente exacto. estrechos. 61 3900
Ventaja:
■ Sujeta los tornillos en los cantos. − Se protegen los tornillos. − Vida útil
del tornillo más larga. 61 3950
■ Mayor superficie de contacto entre el tornillo y la herramienta. − Suje-
ción segura y mayor transmisión de fuerza. h1 h2
L 15°
61 3600

Ancho de 61A 61 3600 63A 61 3500 63F 61 3800 62A 61 3900 62A 61 3950 L h 1 máx. h 2 máx. 61
llave

61 3600 61 3900
Llave combinada 61 3500 61 3950
61 3800
mm fosfatado cromado mm mm mm mm
3,2 – 13,79 – – – 75 – 3 3,2
3,5 – 13,79 – – – 75 – 3 3,2
4 – 13,79 – 5,23 5,46 ■ 85 100 4 6
4,5 – 13,79 – 5,23 5,46 ■ 85 100 4 6
5 – 13,79 – 5,44 5,62 ■ 95 100 4 6
5,5 7,45 ■ 11,36 14,31 4,12 4,66 ■ 100 100 4 6
6 7,01 ■ 10,25 14,31 3,91 4,11 ■ 105 100 4 6
7 6,89 ■ 10,03 ■ 14,75 3,95 4,06 ■ 110 110 4 7
8 6,82 ■ 9,89 ■ 14,90 4,02 4,02 ■ 115 120 4,5 7
9 7,82 ■ 11,21 – 4,24 4,24 ■ 120 130 4,5 8
10 7,74 ■ 11,21 15,34 3,87 3,91 ■ 125 140 5 9
11 8,41 ■ 12,17 17,85 4,34 4,37 ■ 135 150 5,5 10
12 8,78 ■ 12,76 18,58 4,83 4,83 ■ 140 160 5,5 10
13 9,66 ■ 13,79 18,81 4,99 4,99 ■ 160 170 6,5 11
14 9,73 ■ 13,86 ■ 21,10 5,71 5,71 ■ 165 180 6,5 12
15 11,36 ■ 16,30 22,42 5,89 5,99 170 190 7 12
16 12,39 17,99 24,64 6,80 ■ 6,80 180 200 8 13
17 12,61 18,36 24,93 6,88 6,88 ■ 190 210 8 13
18 14,16 ■ 20,43 ■ 29,50 7,25 7,25 ■ 200 220 9 14
19 14,82 21,31 29,95 8,19 8,19 ■ 230 230 9 14
20 17,40 ■ 25,30 30,68 8,55 8,92 ■ 230 240 9 14
21 18,22 26,33 32,45 9,96 9,96 ■ 260 250 10 15
22 18,22 ■ 26,33 33,78 10,77 10,77 ■ 260 260 10 15
23 – 33,92 – 13,86 14,09 ■ 280 270 10 15
24 20,28 ■ 30,38 37,17 12,98 13,13 ■ 280 280 12 16
25 – 37,46 – 15,34 15,71 ■ 300 290 12 16
27 25,30 ■ 36,58 43,81 15,04 15,20 ■ 300 310 13 18
30 30,24 ■ 44,99 54,43 18,22 18,22 ■ 330 340 14 20
32 33,33 ■ 48,08 63,87 20,28 20,28 ■ 360 360 14 21
34 48,97 ■ 69,32 – 36,58 36,73 ■ 450 380 14 21
36 55,61 85,55 ■ 92,49 36,73 37,17 ■ 460 400 15 24
38 – 106,79 ■ – – – 480 – 11 19
41 – 106,79 – 43,81 46,17 ■ 480 442 17 26
46 – 148,97 ■ – 53,55 55,61 ■ 500 492 18 28
50 – 195,44 – – – 530 – 14 21
55 – 241,90 ■ – – – 560 – 15 22
60 – 318,60 ■ – – – 590 – 16 24
