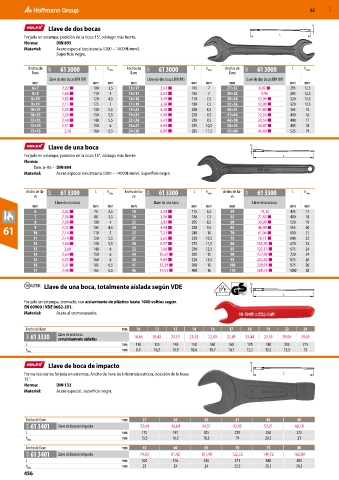

52 MXD

Llave de dos bocas h
Forjada en estampa; posición de la boca 15°, vástago más fuerte. L
Norma: DIN 895
Material: Acero especial (resistencia 1200 − 1400 N/mm 2 ).
Superficie negra.

Anchos de 62A 61 3000 L h máx. Anchos de 62A 61 3000 L h máx. Anchos de 62A 61 3000 L h máx.
llave llave llave
Llave de dos bocas DIN 895 Llave de dos bocas DIN 895 Llave de dos bocas DIN 895
mm mm mm mm mm mm mm mm mm
6×7 2,02 ■ 100 3,5 13×17 2,61 ■ 165 7 27×32 8,92 ■ 285 12,5
8×9 1,66 ■ 110 4 14×17 2,63 ■ 165 7 30×32 9,96 285 12,5
8×10 1,83 ■ 120 4,5 16×18 3,59 ■ 170 7,5 30×36 12,09 ■ 320 13,5
9×11 2,17 ■ 125 5 17×19 3,36 ■ 180 7,5 32×36 12,09 ■ 320 13,5
10×11 2,05 ■ 130 5,5 19×22 4,38 ■ 200 8,5 36×41 17,40 ■ 365 15
10×13 2,28 ■ 130 5,5 19×24 4,99 ■ 220 9,5 41×46 22,28 ■ 400 16
12×13 2,49 ■ 140 5,5 22×24 5,43 ■ 230 9,5 46×50 30,54 ■ 440 17
12×14 2,31 ■ 150 6 24×27 6,84 ■ 255 10,5 50×55 36,87 ■ 485 18
13×15 2,58 160 6,5 24×30 6,89 ■ 285 11,5 55×60 44,40 ■ 525 19

Llave de una boca h
Forjada en estampa; posición de la boca 15°, vástago más fuerte. L
Norma:
Tam. 6–85 – DIN 894
Material: Acero especial (resistencia 1200 − 1400 N/mm 2 ). Superficie negra.

Ancho de lla- 62A 61 3300 L h máx. Ancho de lla- 62A 61 3300 L h máx. Ancho de lla- 62A 61 3300 L h máx.
ve ve ve
Llave de una boca Llave de una boca Llave de una boca
mm mm mm mm mm mm mm mm mm
6 2,02 ■ 75 3,5 18 3,24 ■ 175 6,5 50 19,10 435 17
7 2,08 ■ 80 3,5 19 3,06 ■ 180 7,5 55 21,83 ■ 480 18
8 2,08 ■ 100 4 22 3,83 ■ 205 8,5 60 39,09 ■ 520 19
61 10 2,23 ■ 105 4,5 24 4,94 ■ 230 9,5 65 46,90 ■ 555 20
9
2,14 ■
110
61,06 ■
70
21
600
10
5
25
240
7,21 ■
11 2,14 ■ 120 5,5 27 5,65 ■ 250 10,5 75 76,11 ■ 640 22
12 2,60 ■ 130 5,5 30 6,97 ■ 275 11,5 80 105,90 ■ 670 23
13 2,60 140 6 32 7,60 ■ 290 12,5 85 122,13 ■ 675 24
14 2,60 ■ 150 6 34 10,62 ■ 305 13 90 157,09 ■ 720 24
15 2,93 ■ 160 6 36 9,89 ■ 320 13,5 95 202,82 ■ 875 26
16 3,07 ■ 165 6,5 41 12,39 ■ 360 15 100 238,95 ■ 875 26
17 2,48 ■ 165 6,5 46 14,53 ■ 400 16 110 368,75 ■ 1000 28
Llave de una boca, totalmente aislada según VDE h
L
Forjado en estampa, cromado; con aislamiento de plástico hasta 1000 voltios según
EN 60900 / VDE 0682-201.
Material: Acero al cromovanadio.
Ancho de llave mm 10 12 13 14 16 17 18 19 22 24
66A 61 3330 Llave de una boca 18,66 20,43 20,51 21,53 22,49 22,49 25,44 23,53 29,06 29,65
completamente aisladas
L mm 110 125 140 150 160 160 170 180 205 215
h mm 8,9 10,2 10,9 10,6 10,7 10,7 12,2 12,2 13,5 15
máx.
Llave de boca de impacto h
Forma resistente; forjada en estampa. Ancho de llave de tolerancia estricta, posición de la boca L
15°.
Norma: DIN 133
Material: Acero especial, superficie negra.

Ancho de llave mm 27 30 36 41 46 50
62A 61 3401 Llave de boca de impacto 25,44 26,84 34,51 42,93 52,21 60,18
L mm 175 191 205 229 250 272
h mm 15,5 16,5 18,5 19 20,5 21
máx.
Ancho de llave mm 55 60 65 70 75 80
62A 61 3401 Llave de boca de impacto 74,93 81,42 101,48 122,72 149,72 182,90
L mm 304 316 316 371 380 405
h mm 23 24 24 29,5 31,5 34,5
máx.
456
