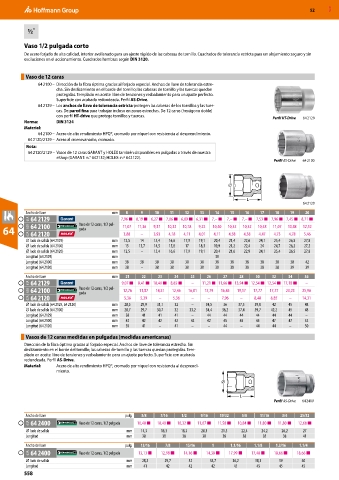

Page 1696 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Vaso 1/2 pulgada corto
De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrados de tolerancia estricta para un alojamiento seguro y sin
oscilaciones en el accionamiento. Cuadrados hembras según DIN 3120.

Vaso de 12 caras
64 2100 – Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estre-
cha. Sin deslizamiento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan
protegidas. Templado en aceite libre de tensiones y resbalamiento para un ajuste perfecto.
Superficie con acabada redondeada. Perfil AS-Drive.
64 2129 – Los anchos de llave de tolerancia estricta protegen las cabezas de los tornillos y las tuer-
cas. De pared fina para trabajar incluso en zonas estrechas. De 12 caras (hexágono doble)
con perfil HT-drive que protege tornillos y tuercas. Perfil HT-Drive 64 2129
Norma: DIN 3124
Material:
64 2100 – Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento.
64 2120/2129 – Acero al cromovanadio, cromado.
Nota:
64 2120/2129 – Vasos de 12 caras GARANT y HOLEX también disponibles en pulgadas a través de nuestra
eShop (GARANT: n.° 642132; HOLEX: n.º 642122).
Perfil AS-Drive 64 2100

L
64 2120
Ancho de llave mm 8 9 10 11 12 13 14 15 16 17 18 19 20
61A 64 2129 Vaso de 12 caras, 1/2 pul- 7,96 ■ 8,19 ■ 6,27 ■ 7,06 ■ 6,89 ■ 6,31 ■ 7,– ■ 7,– ■ 7,– ■ 7,53 ■ 7,96 ■ 7,45 ■ 8,71 ■
64 63A 62A 64 2100 gada 11,07 11,36 9,37 10,32 10,18 9,22 10,40 10,32 10,32 10,48 11,07 10,48 12,32
64 2120
4,58
4,11
4,47
4,11
4,58
4,01
4,73
–
3,93
5,46
3,88
4,18
4,78
⌀ lado de salida (64 2129) mm 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1 25,4 26,5 27,8
⌀ lado de salida (64 2100) mm 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2 27,2
⌀ lado de salida (64 2120) mm 12,5 – 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5 27,8
Longitud (64 2129) mm 38
Longitud (64 2100) mm 38 38 38 38 38 38 38 38 38 38 38 38 42
Longitud (64 2120) mm 38 – 38 38 38 38 38 38 38 38 38 39 39
Ancho de llave mm 21 22 23 24 25 26 27 28 30 32 34 36
61A 64 2129 9,07 ■ 8,41 ■ 10,40 ■ 8,85 ■ – 11,21 ■ 11,66 ■ 13,94 ■ 12,54 ■ 12,54 ■ 17,18 ■ –
63A 64 2100 Vaso de 12 caras, 1/2 pul- 12,76 11,87 14,31 12,46 16,81 15,79 16,45 19,17 17,77 17,77 23,23 25,96
gada
62A 64 2120 5,36 5,29 – 5,36 – – 7,96 – 8,48 8,85 – 14,31
⌀ lado de salida (64 2129, 64 2120) mm 28,5 29,9 31,1 32 – 34,5 36 37,5 39,8 42 45 48
⌀ lado de salida (64 2100) mm 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 48
Longitud (64 2129) mm 38 41 41 41 – 44 44 44 44 44 44 –
Longitud (64 2100) mm 42 42 42 42 42 42 45 45 45 47 47 52
Longitud (64 2120) mm 39 41 – 41 – – 44 – 44 44 – 50
Vasos de 12 caras medidas en pulgadas (medidas americanas)
Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha. Sin
deslizamiento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Tem-
plado en aceite libre de tensiones y resbalamiento para un ajuste perfecto. Superficie con acabada
redondeada. Perfil AS-Drive.
Material: Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendi-
miento.

L
Perfil AS-Drive 64 2400
Ancho de llave pulg. 3/8 7/16 1/2 9/16 19/32 5/8 11/16 3/4 25/32
63A 64 2400 Vaso de 12 caras, 1/2 pulgada 10,40 ■ 10,40 ■ 10,32 ■ 11,07 ■ 11,58 ■ 10,84 ■ 11,80 ■ 11,80 ■ 12,68 ■
⌀ lado de salida mm 14,3 16,3 18,3 20,3 21,3 22,4 24,2 26,2 27
Longitud mm 38 38 38 38 38 38 38 38 41
Ancho de llave pulg. 13/16 7/8 15/16 1 1.1/16 1.1/8 1.3/16 1.1/4
63A 64 2400 Vaso de 12 caras, 1/2 pulgada 13,13 ■ 12,98 ■ 14,16 ■ 14,38 ■ 17,99 ■ 17,48 ■ 18,66 ■ 18,66 ■
⌀ lado de salida mm 28,2 29,7 32 33,7 36,2 38,1 39 40
Longitud mm 41 42 42 42 45 45 45 45
558
