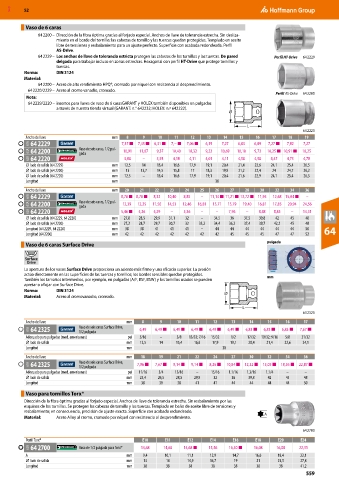

MXD 52

Vaso de 6 caras
64 2200 – Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha. Sin desliza-
miento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en aceite
libre de tensiones y resbalamiento para un ajuste perfecto. Superficie con acabada redondeada. Perfil
AS-Drive.
64 2229 – Los anchos de llave de tolerancia estricta protegen las cabezas de los tornillos y las tuercas. De pared Perfil HT-Drive 64 2229
delgada para trabajar incluso en zonas estrechas. Hexagonal con perfil HT-Drive que protege tornillos y
tuercas.
Norma: DIN 3124
Material:
64 2200 – Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento.
64 2220/2229 – Acero al cromo vanadio, cromado.
Perfil AS-Drive 64 2200
Nota:
64 2229/2220 – insertos para llaves de vaso de 6 carasGARANT y HOLEX también disponibles en pulgadas
a través de nuestra tienda virtual (GARANT: n.° 642232; HOLEX: n.º 642222).

L
64 2220
Ancho de llave mm 8 9 10 11 12 13 14 15 16 17 18 19
61A 64 2229 7,37 ■ 7,45 ■ 6,31 ■ 7,– ■ 7,06 ■ 6,19 7,27 6,83 6,89 7,27 ■ 7,82 7,27
63A 64 2200 Vaso de seis caras, 1/2 pul- 10,91 11,07 9,37 10,40 10,32 9,22 10,69 10,10 9,73 10,25 ■ 10,91 ■ 10,25
gada
62A 64 2220 3,88 – 3,93 4,18 4,11 4,01 4,11 4,58 4,58 4,47 4,73 4,78
⌀ lado de salida (64 2229) mm 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1 25,4 26,5
⌀ lado de salida (64 2200) mm 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2
⌀ lado de salida (64 2220) mm 12,5 – 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5
Longitud mm 38
Ancho de llave mm 20 21 22 23 24 25 26 27 28 30 32 34 36
61A 64 2229 8,78 ■ 8,78 ■ 8,12 10,40 8,85 – 11,14 ■ 11,21 ■ 13,72 ■ 11,95 12,68 15,04 ■ –
63A 64 2200 Vaso de seis caras, 1/2 pul- 12,39 12,25 11,50 14,53 12,46 16,81 15,71 15,79 19,40 16,81 17,85 20,94 24,56
gada
62A 64 2220 5,46 ■ 5,36 5,29 – 5,36 – – 7,96 – 8,48 8,85 – 14,31
⌀ lado de salida (64 2229, 64 2220) mm 27,8 28,5 29,9 31,1 32 – 34,5 36 37,5 39,8 42 45 48
⌀ lado de salida (64 2200) mm 27,2 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 48
Longitud (64 2229, 64 2220) mm 38 38 41 41 41 – 44 44 44 44 44 44 50 64
Longitud (64 2200) mm 42 42 42 42 42 42 42 45 45 45 47 47 52
pulgada
Vaso de 6 caras Surface Drive

Surface
Drive
La apertura de los vasos Surface Drive proporciona un asiento más firme y una eficacia superior. La presión
actúa directamente en las superficies de las tuercas y tornillos; los bordes sensibles quedan protegidos. mm
También los tamaños intermedios, por ejemplo, en pulgadas (A/F, BSF, BSW) y los tornillos usados se pueden
apretar o aflojar con Surface Drive.
Norma: DIN 3124
Material: Acero al cromovanadio, cromado.

L
64 2325
Ancho de llave mm 8 9 10 11 12 13 14 15 16 17
61A 64 2325 Vaso de seis caras Surface Drive, 6,49 6,49 ■ 6,49 ■ 6,49 ■ 6,49 ■ 6,49 ■ 6,83 ■ 6,83 ■ 6,83 ■ 7,67 ■
1/2 pulgada
Adecuado para pulgadas (med. americanas) pul 5/16 – 3/8 13/32; 7/16 15/32 1/2 17/32 19/32; 9/16 5/8 21/32
⌀ lado de salida mm 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1
Longitud mm 38
Ancho de llave mm 18 19 21 22 24 27 30 32 34 36
61A 64 2325 Vaso de seis caras Surface Drive, 7,96 ■ 7,67 ■ 9,14 ■ 9,14 ■ 8,26 ■ 10,84 ■ 12,32 ■ 13,05 ■ 18,36 ■ 22,87 ■
1/2 pulgada
Adecuado para pulgadas (med. americanas) pul 11/16 3/4 13/16 – 15/16 1.1/16 1.3/16 1.1/4 – –
⌀ lado de salida mm 25,4 26,5 28,5 29,9 32 36 39,8 42 45 48
Longitud mm 38 38 38 41 41 44 44 44 44 50

Vaso para tornillos Torx®
Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha. Sin resbalamiento por las
esquinas de los tornillos. Se protegen las cabezas de tornillo y las tuercas. Templado en baño de aceite libre de tensiones y
resbalamiento; en consecuencia, precisión de ajuste exacta. Superficie con acabado redondeado. A
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.

64 2700
Perfil Torx® E10 E11 E12 E14 E16 E18 E20 E24
63A 64 2700 Vaso de 1/2 pulgada para Torx® 14,68 14,68 14,68 ■ 15,56 16,30 ■ 16,08 16,08 22,35
A mm 9,4 10,1 11,1 12,9 14,7 16,6 18,4 22,1
⌀ lado de salida mm 13 14 14,9 16,7 19 21 23,5 27,8
Longitud mm 38 38 38 38 38 38 38 41,2
