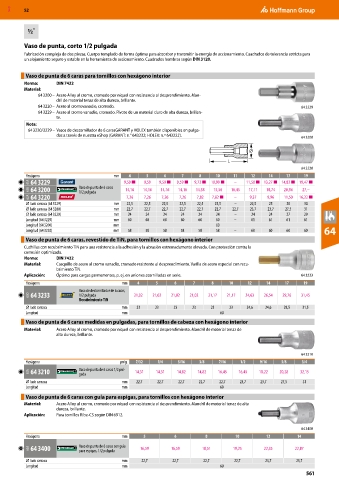

MXD 52

Vaso de punta, corto 1/2 pulgada
Fabricación compleja de dos piezas. Cuerpo templado de forma óptima para absorber y transmitir la energía de accionamiento. Cuadrados de tolerancia estricta para
un alojamiento seguro y estable en la herramienta de accionamiento. Cuadrados hembras según DIN 3120.

Vaso de punta de 6 caras para tornillos con hexágono interior
Norma: DIN 7422
Material:
64 3200 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento. Man-
dril de material tenaz de alta dureza, brillante.
64 3220 – Acero al cromovanadio, cromado. 64 3229
64 3229 – Acero al cromo vanadio, cromado. Pivote de un material duro de alta dureza, brillan-
te.
Nota:
64 3220/3229 – Vasos de destornillador de 6 carasGARANT y HOLEX también disponibles en pulga-
das a través de nuestra eShop (GARANT: n.° 643232; HOLEX: n.º 643222). 64 3200

L
64 3220
Hexágono mm 4 5 6 7 8 10 11 12 14 17 19
61A 64 3229 9,59 ■ 9,59 9,59 ■ 9,59 ■ 9,73 ■ 10,99 ■ – 11,50 ■ 13,27 ■ 14,82 ■ 19,47 ■
63A 64 3200 Vaso de punta de 6 caras 14,16 14,16 14,16 14,16 14,38 15,56 16,45 17,11 18,74 20,94 27,–
1/2 pulgada
62A 64 3220 7,26 7,26 7,26 7,26 7,82 7,82 ■ – 9,37 9,96 11,50 16,22 ■
⌀ lado carraca (64 3229) mm 22,5 22,5 22,5 22,5 22,5 22,5 – 22,5 25 28 30
⌀ lado carraca (64 3200) mm 22,7 22,7 22,7 22,7 22,7 22,7 22,7 23,7 23,7 27,5 31
⌀ lado carraca (64 3220) mm 24 24 24 24 24 24 – 24 24 27 29
Longitud (64 3229) mm 60 60 60 60 60 60 – 61 61 61 61
Longitud (64 3200) mm 60
Longitud (64 3220) mm 58 58 58 58 58 58 – 60 60 60 60 64
Vaso de punta de 6 caras, revestido de TiN, para tornillos con hexágono interior
Cuchillas con recubrimiento TiN para una resistencia a la adhesión y la abrasión extremadamente elevada. Con protección contra la
corrosión optimizada.
Norma: DIN 7422
Material: Casquillo de acero al cromo vanadio, cromado resistente al desprendimiento. Varilla de acero especial con recu-
brimiento TiN.
Aplicación: Óptimo para cargas permanentes, p. ej. en uniones atornilladas en serie. 64 3233
Hexágono mm 4 5 6 7 8 10 12 14 17 19
Vaso de destornillador de 6 caras,
63O 64 3233 1/2 pulgada 21,02 21,02 21,02 21,02 21,17 21,17 24,63 26,54 29,76 31,45
Recubrimiento TiN
⌀ lado carraca mm 23 23 23 23 23 23 24,6 24,6 28,5 31,5
Longitud mm 60
Vaso de punta de 6 caras medidas en pulgadas, para tornillos de cabeza con hexágono interior
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento. Mandril de material tenaz de
alta dureza, brillante.

64 3210
Hexágono pulg. 7/32 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4
63A 64 3210 Vaso de punta de 6 caras 1/2 pul- 14,31 14,31 14,82 14,82 16,45 16,45 18,22 20,28 32,15
gada
⌀ lado carraca mm 22,7 22,7 22,7 22,7 22,7 23,7 23,7 27,5 31
Longitud mm 60
Vaso de punta de 6 caras con guía para espigas, para tornillos con hexágono interior
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento. Mandril de material tenaz de alta
dureza, brillante.
Aplicación: Para tornillos Ribe-CS según DIN 6912.

64 3400
Hexágono mm 5 6 8 10 12 14

63A 64 3400 Vaso de punta de 6 caras con guía 16,59 16,59 18,51 19,25 22,35 22,87
para espigas, 1/2 pulgada
⌀ lado carraca mm 22,7 22,7 22,7 22,7 23,7 23,7
Longitud mm 60
