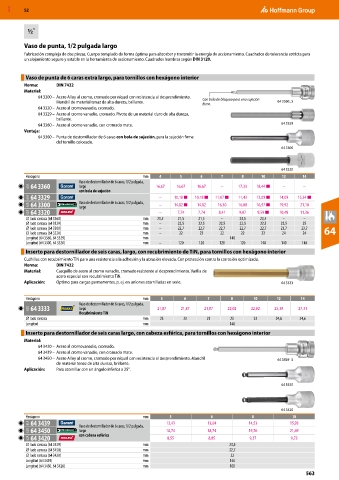

MXD 52

Vaso de punta, 1/2 pulgada largo
Fabricación compleja de dos piezas. Cuerpo templado de forma óptima para absorber y transmitir la energía de accionamiento. Cuadrados de tolerancia estricta para
un alojamiento seguro y estable en la herramienta de accionamiento. Cuadrados hembras según DIN 3120.

Vaso de punta de 6 caras extra largo, para tornillos con hexágono interior
Norma: DIN 7422
Material:
64 3300 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento. Con bola de bloqueo para una sujeción
Mandril de material tenaz de alta dureza, brillante. firme. 64 3360_5
64 3320 – Acero al cromovanadio, cromado.
64 3329 – Acero al cromo vanadio, cromado. Pivote de un material duro de alta dureza,
brillante.
64 3360 – Acero al cromo vanadio, con cromado mate. 64 3329
Ventaja:
64 3360 – Punta de destornillador de 6 caras con bola de sujeción, para la sujeción firme
del tornillo colocado.
64 3300

64 3320
Hexágono mm 4 5 6 7 8 10 12 14
Vaso de destornillador de 6 caras, 1/2 pulgada,
61A 64 3360 largo 16,67 16,67 16,67 – 17,33 18,44 ■ – –
con bola de sujeción
61A 64 3329 – 10,18 ■ 10,18 ■ 11,07 ■ 11,43 12,09 ■ 14,09 15,34 ■
63A 64 3300 Vaso de destornillador de 6 caras, 1/2 pulgada, – 14,82 ■ 14,82 16,30 16,08 16,97 ■ 19,92 21,10
largo
62A 64 3320 – 7,74 7,74 8,41 9,07 9,59 ■ 10,48 11,36
⌀ lado carraca (64 3360) mm 21,5 21,5 21,5 – 23,5 23,5 – –
⌀ lado carraca (64 3329) mm – 22,5 22,5 22,5 22,5 22,5 22,5 25
⌀ lado carraca (64 3300) mm – 22,7 22,7 22,7 22,7 22,7 23,7 23,7 64
⌀ lado carraca (64 3320) mm – 22 22 22 22 22 24 24
Longitud (64 3360, 64 3329) mm 140
Longitud (64 3300, 64 3320) mm – 120 120 120 120 140 140 140
Inserto para destornillador de seis caras, largo, con recubrimiento de TiN, para tornillos con hexágono interior
Cuchillas con recubrimiento TiN para una resistencia a la adhesión y la abrasión elevada. Con protección contra la corrosión optimizada.
Norma: DIN 7422
Material: Casquillo de acero al cromo vanadio, cromado resistente al desprendimiento. Varilla de
acero especial con recubrimiento TiN.
Aplicación: Óptimo para cargas permanentes, p. ej. en uniones atornilladas en serie. 64 3333

Hexágono mm 5 6 7 8 10 12 14
Vaso de destornillador de 6 caras, 1/2 pulgada,
63O 64 3333 largo 21,87 21,87 21,87 22,02 22,02 25,39 27,31
Recubrimiento TiN
⌀ lado carraca mm 23 23 23 23 23 24,6 24,6
Longitud mm 140
Inserto para destornillador de seis caras largo, con cabeza esférica, para tornillos con hexágono interior
Material:
64 3420 – Acero al cromovanadio, cromado.
64 3439 – Acero al cromo vanadio, con cromado mate.
64 3450 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento. Mandril 64 3439_5
de material tenaz de alta dureza, brillante.
Aplicación: Para atornillar con un ángulo inferior a 25°.

64 3450

64 3420
Hexágono mm 5 6 8 10
61A 64 3439 Vaso de destornillador de 6 caras, 1/2 pulgada, 13,43 13,64 14,53 15,93
63A 64 3450 largo 18,74 18,74 19,76 21,69
62A 64 3420 con cabeza esférica 8,55 8,85 9,37 9,73
⌀ lado carraca (64 3439) mm 23,5
⌀ lado carraca (64 3450) mm 22,7
⌀ lado carraca (64 3420) mm 22
Longitud (64 3439) mm 140
Longitud (64 3450, 64 3420) mm 100
563
