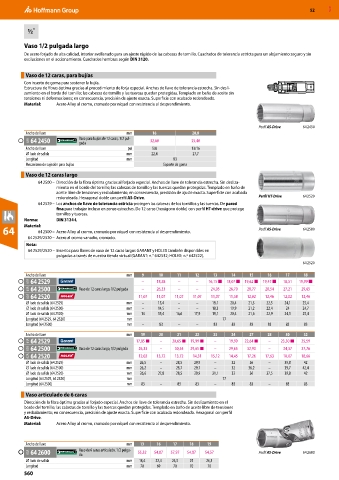

52 MXD

Vaso 1/2 pulgada largo
De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrados de tolerancia estricta para un alojamiento seguro y sin
oscilaciones en el accionamiento. Cuadrados hembras según DIN 3120.

Vaso de 12 caras, para bujías
Con inserto de goma para sostener la bujía.
Estructura de fibras óptima gracias al procedimiento de forja especial. Anchos de llave de tolerancia estrecha. Sin desli-
zamiento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en baño de aceite sin
tensiones ni deformaciones; en consecuencia, precisión de ajuste exacta. Superficie con acabado redondeado.
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.

Perfil AS-Drive 64 2450
Ancho de llave mm 16 20,8
63A 64 2450 Vaso para bujías de 12 caras, 1/2 pul- 32,60 35,40
gada
Ancho de llave pul 5/8 13/16
⌀ lado de salida mm 22,4 27,7
Longitud mm 83
Mecanismo de sujeción para bujías Soporte de goma
Vaso de 12 caras largo
64 2500 – Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha. Sin desliza-
miento en el borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en baño de
aceite libre de tensiones y resbalamiento; en consecuencia, precisión de ajuste exacta. Superficie con acabada
redondeada. Hexagonal doble con perfil AS-Drive. Perfil HT-Drive 64 2529
64 2529 – Los anchos de llave de tolerancia estricta protegen las cabezas de los tornillos y las tuercas. De pared
fina para trabajar incluso en zonas estrechas. De 12 caras (hexágono doble) con perfil HT-drive que protege
tornillos y tuercas.
Norma: DIN 3124-L
64 Material: Perfil AS-Drive 64 2500
64 2500 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.

64 2529/2520 – Acero al cromo vanadio, cromado.
Nota:
64 2529/2520 – Insertos para llaves de vaso de 12 caras largos GARANT y HOLEX también disponibles en
pulgadas a través de nuestra tienda virtual (GARANT: n.° 642532; HOLEX: n.º 642522).
64 2520

Ancho de llave mm 9 10 11 12 13 14 15 16 17 18
61A 64 2529 – 18,58 – – 16,15 ■ 18,07 ■ 19,62 ■ 19,47 ■ 18,51 19,99 ■
63A 64 2500 Vaso de 12 caras largo, 1/2 pulgada – 26,33 – – 24,05 26,70 28,77 28,54 27,21 29,65
62A 64 2520 11,07 11,07 11,07 11,07 11,07 11,58 12,02 12,46 12,02 12,46
⌀ lado de salida (64 2529) mm – 15,4 – – 19,1 20,4 21,3 22,5 24,1 25,4
⌀ lado de salida (64 2500) mm – 14,5 – – 18,3 19,9 21,2 22,4 24 24,7
⌀ lado de salida (64 2520) mm 14 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4
Longitud (64 2529, 64 2520) mm 77
Longitud (64 2500) mm – 83 – – 83 83 83 83 83 83

Ancho de llave mm 19 20 21 22 23 24 27 28 30 32
61A 64 2529 17,85 ■ – 20,65 ■ 19,99 ■ – 19,99 22,64 ■ – 23,30 ■ 25,59
63A 64 2500 Vaso de 12 caras largo, 1/2 pulgada 26,33 – 30,54 29,65 ■ – 29,65 32,90 – 34,37 37,76
62A 64 2520 12,02 13,72 13,72 14,31 15,12 14,45 17,26 17,63 18,07 18,66
⌀ lado de salida (64 2529) mm 26,5 – 28,5 29,9 – 32 36 – 39,8 42
⌀ lado de salida (64 2500) mm 26,2 – 28,7 29,7 – 32 36,2 – 39,7 42,4
⌀ lado de salida (64 2520) mm 26,6 27,8 28,5 29,9 31,1 32 36 37,5 39,8 42
Longitud (64 2529, 64 2520) mm 77
Longitud (64 2500) mm 83 – 83 83 – 83 83 – 83 83
Vaso articulado de 6 caras
Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha. Sin deslizamiento en el
borde del tornillo; las cabezas de tornillo y las tuercas quedan protegidas. Templado en baño de aceite libre de tensiones
y resbalamiento; en consecuencia, precisión de ajuste exacta. Superficie con acabada redondeada. Hexagonal con perfil
AS-Drive.
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.

Ancho de llave mm 13 16 17 18 19
63A 64 2600 Vaso de 6 caras articulado, 1/2 pulga- 55,32 54,87 57,97 54,87 54,57 Perfil AS-Drive 64 2600
da
⌀ lado de salida mm 18,4 22,4 23,5 25 26,3
Longitud mm 70 69 70 70 70
