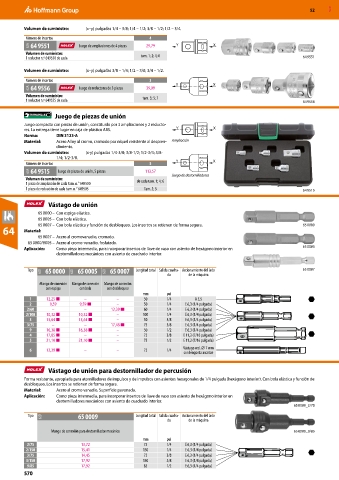

52 MXD

Volumen de suministro: (x–y) pulgadas 1/4 – 3/8; 1/4 – 1/2; 3/8 – 1/2; 1/2 – 3/4.
Número de insertos 4
62A 64 9551 Juego de ampliaciones de 4 piezas 29,79 Y X
Volumen de suministro: tam. 1; 2; 4; 6
1 reductor n.º 649550 de cada 64 9551

Volumen de suministro: (x–y) pulgadas 3/8 – 1/4; 1/2 – 3/8; 3/4 – 1/2.
Número de insertos 3
62A 64 9556 Juego de reductores de 3 piezas 39,09 Y X
Volumen de suministro: tam. 3; 5; 7
1 reductor n.º 649555 de cada 64 9556

Juego de piezas de unión
Juego compacto con piezas de unión, constituido por 3 ampliaciones y 2 reducto-
res. La entrega tiene lugar en caja de plástico ABS. Y X
Norma: DIN 3123-A
Material: Acero Alloy al cromo, cromado por níquel resistente al despren- Ampliación
dimiento.
Volumen de suministro: (x-y) pulgadas 1/4-3/8; 3/8-1/2; 1/2-3/4; 3/8-
1/4; 1/2-3/8.
Número de insertos 5 Y X
63A 64 9515 Juego de piezas de unión, 5 piezas 113,57 Juego de destornilladores
Volumen de suministro: de cada tam. 1; 4; 6
1 pieza de ampliación de cada tam. n.° 649500
1 pieza de reducción de cada tam. n.° 649505 Tam. 3; 5 64 9515

Vástago de unión
65 0000 – Con espiga elástica.
65 0005 – Con bola elástica.
65 0007 – Con bola elástica y función de desbloqueo. Los insertos se retienen de forma segura. 65 0000
64 Material:
65 0007 – Acero al cromovanadio, cromado.
65 0000/0005 – Acero al cromo-vanadio, fosfatado.
Aplicación: Como pieza intermedia, para incorporar insertos de llave de vaso con asiento de hexágono interior en 65 0005
destornilladores mecánicos con asiento de cuadrado interior.

Tipo 62D 65 0000 62D 65 0005 62D 65 0007 Longitud total Salida cuadra- Accionamiento del lado 65 0007
da de la máquina
Mango de conexión Mango de conexión Mango de conexión
con espiga con bola con desbloqueo
mm pul
1 12,25 ■ – – 50 1/4 A 5,5
2 9,59 9,59 ■ – 50 1/4 E 6,3 (1/4 pulgada)
2/60 – – 12,39 ■ 60 1/4 E 6,3 (1/4 pulgada)
2/100 10,32 ■ 10,32 ■ – 100 1/4 E 6,3 (1/4 pulgada)
3 13,64 ■ 13,64 ■ – 50 3/8 E 6,3 (1/4 pulgada)
3/75 – – 17,48 ■ 75 3/8 E 6,3 (1/4 pulgada)
9 16,38 ■ 16,38 ■ – 50 1/2 E 6,3 (1/4 pulgada)
4 17,85 ■ – – 75 3/8 E 11,2 (7/16 pulgada)
5 21,10 ■ 21,10 ■ – 75 1/2 E 11,2 (7/16 pulgada)
Vástago red. ⌀ 7 mm
6 12,39 ■ – – 75 1/4
con lengüeta arrastre
Vástago de unión para destornillador de percusión
Forma resistente, apropiada para atornilladores de impulsos y de impulsos con asientos hexagonales de 1/4 pulgada (hexágono interior). Con bola elástica y función de
desbloqueo. Los insertos se retienen de forma segura.
Material: Acero al cromo vanadio. Superficie pavonada.
Aplicación: Como pieza intermedia, para incorporar insertos de llave de vaso con asiento de hexágono interior en
destornilladores mecánicos con asiento de cuadrado interior.
65 0009_3/75
Tipo 62D 65 0009 Longitud total Salida cuadra- Accionamiento del lado
da de la máquina

Mango de conexión para destornillador mecánico 65 0009_9/85
mm pul
2/75 13,72 75 1/4 E 6,3 (1/4 pulgada)
2/150 15,41 150 1/4 E 6,3 (1/4 pulgada)
3/75 14,45 75 3/8 E 6,3 (1/4 pulgada)
3/150 17,92 150 3/8 E 6,3 (1/4 pulgada)
9/85 17,92 85 1/2 E 6,3 (1/4 pulgada)
570
