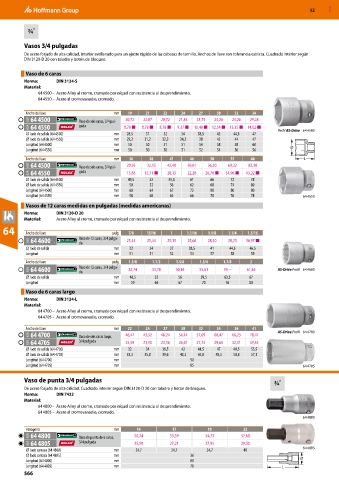

52 MXD

Vasos 3/4 pulgadas
De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Anchos de llave con tolerancia estricta. Cuadrado interior según
DIN 3120-D 20 con taladro y botón de bloqueo.

Vaso de 6 caras
Norma: DIN 3124-S
Material:
64 4500 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
64 4550 – Acero al cromovanadio, cromado.

Ancho de llave mm 19 21 22 24 27 30 32 34
63A 64 4500 Vaso de seis caras, 3/4 pul- 20,72 22,87 20,72 21,83 23,75 24,26 24,26 29,28
62A 64 4550 gada 8,78 ■ 8,78 ■ 8,78 ■ 9,37 ■ 10,48 ■ 12,54 ■ 13,35 ■ 14,02 ■ Perfil AS-Drive 64 4500
⌀ lado de salida (64 4500) mm 28,5 31 32 34 38,5 42 44,5 47
⌀ lado de salida (64 4550) mm 29,2 31,2 32,2 34,2 38 42 44 47
Longitud (64 4500) mm 50 50 51 51 54 58 58 60
Longitud (64 4550) mm 50 50 50 51 52 54 56 56
Ancho de llave mm 36 38 41 46 50 55 60 L
63A 64 4500 Vaso de seis caras, 3/4 pul- 29,95 32,15 42,48 50,01 56,20 69,32 82,30
62A 64 4550 gada 13,86 15,71 ■ 20,13 22,28 26,70 ■ 34,96 ■ 43,22 ■
⌀ lado de salida (64 4500) mm 49,5 52 55,5 61 66 72 78
⌀ lado de salida (64 4550) mm 50 52 56 62 68 74 80
Longitud (64 4500) mm 60 64 67 73 80 80 80
Longitud (64 4550) mm 58 60 64 66 70 76 78 64 4550
Vasos de 12 caras medidas en pulgadas (medidas americanas)
Norma: DIN 3120-D 20
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
64 Ancho de llave pulg. 7/8 15/16 1 1.1/16 1.1/8 1.1/4 1.5/16

63A 64 4600 Vaso de 12 caras, 3/4 pulga- 25,44 25,44 25,15 25,66 28,10 28,25 30,97 ■
da
⌀ lado de salida mm 33 34 37 38,5 41 44,5 46,5
Longitud mm 51 51 52 54 57 58 59
Ancho de llave pulg. 1.3/8 1.1/2 1.5/8 1.3/4 1.7/8 2
63A 64 4600 Vaso de 12 caras, 3/4 pulga- 32,74 33,78 50,44 55,61 59,– 61,65 AS-Drive Profil 64 4600
da
⌀ lado de salida mm 48,5 52 56 59,5 63,5 67
Longitud mm 59 64 67 70 76 80
Vaso de 6 caras largo
Norma: DIN 3124-L
Material:
64 4700 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
64 4705 – Acero al cromovanadio, cromado.

Ancho de llave mm 22 24 27 30 32 34 36 41
63A 64 4700 Vaso de seis caras largo, 46,47 43,52 48,24 54,14 57,09 60,47 66,23 78,47 AS-Drive Profil 64 4700
62A 64 4705 3/4 pulgada 22,49 21,90 23,16 26,41 27,73 29,65 32,31 39,53
⌀ lado de salida (64 4700) mm 32 34 38,5 42 44,5 47 49,5 55,5
⌀ lado de salida (64 4705) mm 33,3 35,8 39,6 43,3 45,8 48,3 50,8 57,1
Longitud (64 4700) mm 90
Longitud (64 4705) mm 85 64 4705
Vaso de punta 3/4 pulgadas

De acero forjado de alta calidad. Cuadrado interior según DIN 3120-D 20 con taladro y botón de bloqueo.
Norma: DIN 7422
Material:
64 4800 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
64 4805 – Acero al cromovanadio, cromado.
64 4800

Hexágono mm 14 17 19 22
63A 64 4800 Vaso de punta de 6 caras, 50,74 53,39 54,73 57,68
62A 64 4805 3/4 pulgada 25,59 27,21 27,95 29,50
⌀ lado carraca (64 4800) mm 34,7 34,7 34,7 40 64 4805
⌀ lado carraca (64 4805) mm 36
Longitud (64 4800) mm 80
Longitud (64 4805) mm 78 L
566
