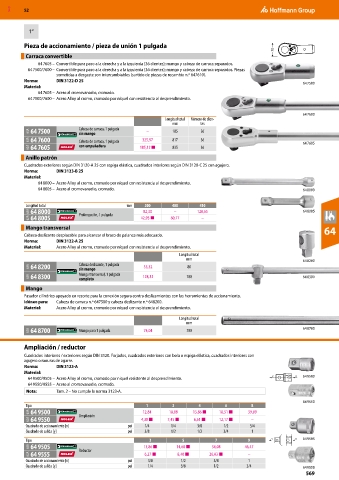

MXD 52

Pieza de accionamiento / pieza de unión 1 pulgada
70
Carraca convertible
64 7605 – Convertible para paso a la derecha y a la izquierda (36 dientes); mango y cabeza de carraca separados.
64 7500/7600 – Convertible para paso a la derecha y a la izquierda (36 dientes); mango y cabeza de carraca separados. Piezas
sometidas a desgaste son intercambiables (surtido de piezas de recambio n.º 647610).
Norma: DIN 3122-D 25 64 7500
Material:
64 7605 – Acero al cromovanadio, cromado.
64 7500/7600 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.

64 7600
Longitud total Número de dien-

mm tes
63A 64 7500 Cabeza de carraca, 1 pulgada – 185 36
sin mango
63A 64 7600 Cabeza de carraca, 1 pulgada 325,97 817 36 64 7605
62A 64 7605 con empuñadura 185,12 ■ 835 36
Anillo patrón
Cuadrados exteriores según DIN 3120-A 25 con espiga elástica, cuadrados interiores según DIN 3120-C 25 con agujero.
Norma: DIN 3123-B 25
Material:
64 8000 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
64 8005 – Acero al cromovanadio, cromado. 64 8000

Longitud total mm 200 400 410
63A 64 8000 Prolongación, 1 pulgada 82,30 – 120,65 64 8005
62A 64 8005 42,93 ■ 60,77 –
Mango transversal 64
Cabeza deslizante desplazable para alcanzar el brazo de palanca más adecuado.
Norma: DIN 3122-A 25
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Longitud total

mm 64 8200
63A 64 8200 Cabeza deslizante, 1 pulgada 55,32 80
sin mango
63A 64 8300 Mango transversal, 1 pulgada 128,32 700 64 8300
completo
Mango
Pasador cilíndrico apoyado en resorte para la conexión segura contra deslizamientos con las herramientas de accionamiento.
Idóneo para: Cabeza de carraca n.º 647500 y cabeza deslizante n.º 648200.
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Longitud total

mm
63A 64 8700 Mango para 1 pulgada 74,04 700 64 8700

Ampliación / reductor
Cuadrados interiores / exteriores según DIN 3120. Forjados, cuadrados exteriores con bola o espiga elástica, cuadrados interiores con
agujero o ranuras de agarre.
Norma: DIN 3123-A
Material:
64 9500/9505 – Acero Alloy al cromo, cromado por níquel resistente al desprendimiento. Y X 64 9500
64 9550/9555 – Acero al cromovanadio, cromado.
Nota: Tam. 2 – No cumple la norma 3123-A.

64 9550
Tipo 1 2 4 6 8
63A 64 9500 12,84 18,88 13,86 ■ 18,51 ■ 39,09
62A 64 9550 Ampliación 4,38 ■ 7,45 ■ 6,61 ■ 12,17 ■ –
Cuadrado de accionamiento [x] pul 1/4 1/4 3/8 1/2 3/4
Cuadrado de salida [y] pul 3/8 1/2 1/2 3/4 1
Tipo 3 5 7 9 Y X 64 9505
63A 64 9505 13,86 ■ 14,68 ■ 34,08 46,47
62A 64 9555 Reductor 6,27 ■ 8,48 ■ 26,03 ■ –
Cuadrado de accionamiento [x] pul 3/8 1/2 3/4 1
Cuadrado de salida [y] pul 1/4 3/8 1/2 3/4 64 9555
569
