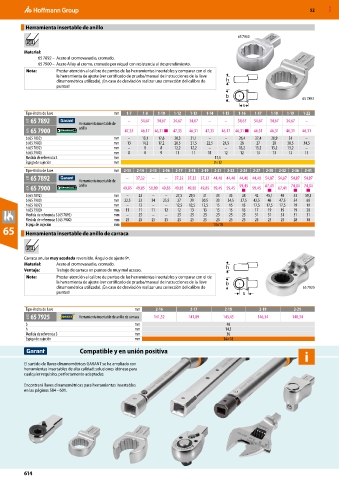

52 MXD

Herramienta insertable de anillo

65 7900

Material:
65 7892 – Acero al cromovanadio, cromado.
65 7900 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas!

65 7892

Tipo-Ancho de llave mm 1-7 1-8 1-10 1-12 1-13 1-14 1-15 1-16 1-17 1-18 1-19 1-22
61E 65 7892 Herramienta insertable de – 34,67 34,67 34,67 34,67 – – 34,67 34,67 34,67 34,67 –
63A 65 7900 anillo 47,35 46,17 46,31 ■ 47,35 46,31 47,35 46,17 46,31 ■ 46,31 46,31 46,31 46,31
b (65 7892) mm – 13,1 17,6 20,3 21,1 – – 26,4 27,4 28,9 31 –
b (65 7900) mm 13 14,2 17,2 20,5 21,5 22,5 24,5 26 27 28 30,5 34,5
h (65 7892) mm – 8 8 12,2 12,2 – – 13,2 13,2 13,2 13,2 –
h (65 7900) mm 8 8 9 11 11 11 12 12 13 13 13 15
Medida de referencia S mm 17,5
Espiga de sujeción mm 9×12
Tipo-Ancho de llave mm 2-13 2-14 2-15 2-16 2-17 2-18 2-19 2-21 2-22 2-24 2-27 2-30 2-32 2-36 2-41
61E 65 7892 Herramienta insertable de – 37,32 – – 37,32 37,32 37,32 44,40 44,40 44,40 44,40 54,87 54,87 54,87 54,87
63A 65 7900 anillo 49,85 49,85 50,89 49,85 49,85 49,85 49,85 59,45 59,45 59,45 59,45 67,41 67,41 74,04 74,04
■
■
■
■
b (65 7892) mm – 23 – – 27,5 29,5 31 33 35 38 42 45,1 48 53 59,3
b (65 7900) mm 22,5 23 24 25,5 27 29 30,5 33 34,5 37,5 42,5 46 47,5 54 60
h (65 7892) mm – 12 – – 12,5 12,5 12,5 15 15 15 17,5 17,5 17,5 19 19
h (65 7900) mm 11 11 11 12 12 13 13 15 15 15 17 19 19 19 20
Medida de referencia S (65 7892) mm – 25 – – 25 25 25 25 25 25 31 31 31 31 31
Medida de referencia S (65 7900) mm 25 25 25 25 25 25 25 25 25 25 25 25 25 28 30
Espiga de sujeción mm 14×18
65 Herramienta insertable de anillo de carraca

Carraca anular muy acodada reversible. Ángulo de ajuste 9º.
Material: Acero al cromovanadio, cromado.
Ventaja: Trabajo de carraca en puntos de muy mal acceso.
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de 65 7925
puntas! s

Tipo-Ancho de llave mm 2-16 2-17 2-18 2-19 2-21
63O 65 7925 Herramienta insertable de anillo de carraca 141,52 141,89 143,43 146,34 148,34
b mm 40
h mm 14,3
Medida de referencia S mm 36
Espiga de sujeción mm 14×18
Compatible y en unión positiva
i
El surtido de llaves dinamométricas GARANT se ha ampliado con
herramientas insertables de alta calidad: soluciones idóneas para
cualquier requisito, perfectamente adaptadas.

Encontrará llaves dinamométricas para herramientas insertables
en las páginas 584 – 601.
