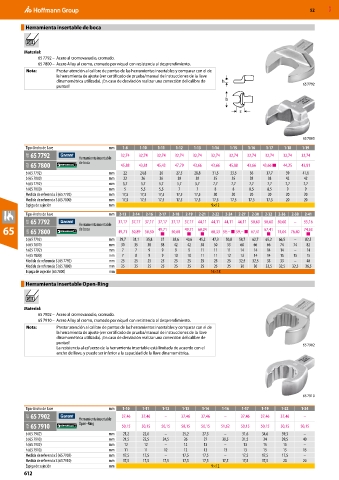

Page 1750 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Herramienta insertable de boca

Material:
65 7792 – Acero al cromovanadio, cromado.
65 7800 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas! 65 7792

65 7800
Tipo-Ancho de llave mm 1-8 1-10 1-11 1-12 1-13 1-14 1-15 1-16 1-17 1-18 1-19
61E 65 7792 Herramienta insertable 32,74 32,74 32,74 32,74 32,74 32,74 32,74 32,74 32,74 32,74 32,74
63A 65 7800 de boca 45,88 43,81 45,43 47,79 43,66 43,66 45,88 43,66 43,66 ■ 44,25 43,81
b (65 7792) mm 22 24,8 26 27,5 28,8 31,5 33,5 36 37,7 39 41,6
b (65 7800) mm 22 26 26 30 30 35 35 38 38 42 42
h (65 7792) mm 5,7 5,7 5,7 5,7 5,7 7,7 7,7 7,7 7,7 7,7 7,7
h (65 7800) mm 5 5,5 5,5 7 7 8 8 8,5 8,5 9 9
Medida de referencia S (65 7792) mm 17,5 17,5 17,5 17,5 17,5 20 20 20 20 20 20
Medida de referencia S (65 7800) mm 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 20 20
Espiga de sujeción mm 9×12
Tipo-Ancho de llave mm 2-13 2-14 2-16 2-17 2-18 2-19 2-21 2-22 2-24 2-27 2-30 2-32 2-36 2-38 2-41
61E 65 7792 Herramienta insertable 37,17 37,17 37,17 37,17 37,17 37,17 44,11 44,11 44,11 44,11 50,60 50,60 50,60 – 55,16
65 63A 65 7800 de boca 49,71 50,89 50,30 49,71 50,60 49,71 60,04 60,33 59,– ■ 59,– ■ 67,41 67,41 74,04 76,40 74,63
■
■
■
■
■
b (65 7792) mm 29,7 31,1 35,8 37 38,6 40,6 45,2 47,3 50,8 58,7 62,7 65,2 66,5 – 82,5
b (65 7800) mm 30 35 38 38 42 42 50 50 53 60 66 66 74 74 82
h (65 7792) mm 7 7 9 9 9 9 11 11 11 14 14 14 14 – 14
h (65 7800) mm 7 8 9 9 10 10 11 11 12 13 14 14 15 15 15
Medida de referencia S (65 7792) mm 25 25 25 25 25 25 25 25 25 32,5 32,5 33 33 – 40
Medida de referencia S (65 7800) mm 25 25 25 25 25 25 25 25 25 30 30 32,5 32,5 32,5 36,5
Espiga de sujeción (65 7800) mm 14×18
Herramienta insertable Open-Ring

Material:
65 7902 – Acero al cromovanadio, cromado.
65 7910 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas! 65 7902
La resistencia al esfuerzo de la herramienta insertable está limitada de acuerdo con el
ancho de llave, y puede ser inferior a la capacidad de la llave dinamométrica.

65 7910

Tipo-Ancho de llave mm 1-10 1-11 1-12 1-13 1-14 1-16 1-17 1-19 1-22 1-24
61E 65 7902 Herramienta insertable 37,46 37,46 – 37,46 37,46 – 37,46 37,46 37,46 –
63A 65 7910 Open-Ring 50,15 50,15 50,15 50,15 50,15 51,62 50,15 50,15 50,15 50,15
b (65 7902) mm 21,2 22,6 – 25,2 27,3 – 31,6 34,6 39,3 –
b (65 7910) mm 21,5 22,5 24,5 26 27 30,5 31,5 34 39,5 40
h (65 7902) mm 12 12 – 12 13 – 13 15 15 –
h (65 7910) mm 11 11 12 12 13 13 13 15 15 15
Medida de referencia S (65 7902) mm 17,5 17,5 – 17,5 17,5 – 17,5 17,5 17,5 –
Medida de referencia S (65 7910) mm 17,5 17,5 17,5 17,5 17,5 17,5 17,5 17,5 20 20
Espiga de sujeción mm 9×12
612
