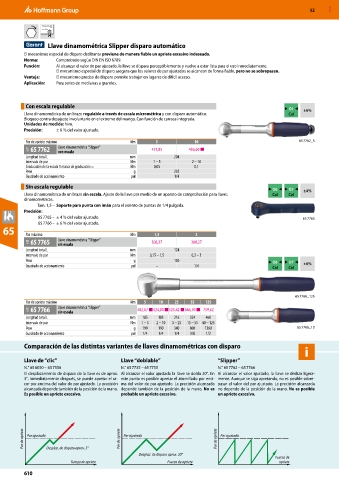

Page 1748 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Llave dinamométrica Slipper disparo automático
El mecanismo especial de disparo deslizante previene de manera fiable un apriete excesivo indeseado.
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzar el valor de par ajustado, la llave se dispara perceptiblemente y vuelve a estar lista para el uso inmediatamente.
El mecanismo especial de disparo asegura que los valores de par ajustados se alcancen de forma fiable, pero no se sobrepasen.
Ventaja: El mecanismo preciso de disparo permite trabajar en lugares de difícil acceso.
Aplicación: Para series de medianas a grandes.

Con escala regulable O1
Llave dinamométrica de un brazo regulable a través de escala micrométrica y con disparo automático. Cal ±6%
Bloqueo contra desajuste involuntario en el extremo del mango. Con función de carraca integrada.
Unidades de medida: N·m.
Precisión: ± 6 % del valor ajustado.
Par de apriete máximo Nm 5 10 65 7762_5
61E 65 7762 Llave dinamométrica “Slipper” 421,85 436,60 ■
con escala
Longitud total L mm 204
Intervalo de par Nm 1 – 5 2 – 10
Graduación de la escala 1 marca de graduación = Nm 0,05 0,1
Peso g 235
Cuadrado de accionamiento pul 1/4
Sin escala regulable O6 O7
Llave dinamométrica de un brazo sin escala. Ajuste de la llave por medio de un aparato de comprobación para llaves Cal Cal ±4%
dinamométricas.
Tam. 1,5 – Soporte para punta con imán para el asiento de puntas de 1/4 pulgada.
Precisión:
65 7765 – ± 4 % del valor ajustado. 65 7765
65 7766 – ± 6 % del valor ajustado.
65 Par máximo Nm 1,5 3

61E 65 7765 Llave dinamométrica ”Slipper” 308,27 308,27
sin escala
Longitud total L mm 124
Intervalo de par Nm 0,15 – 1,5 0,3 – 3
Peso g 130 O6 O7
Cuadrado de accionamiento pul – 1/4 Cal Cal ±6%

65 7766_125
Par de apriete máximo Nm 5 10 25 55 125
61E 65 7766 Llave dinamométrica “Slipper” 402,67 ■424,80 ■523,62 ■666,70 ■ 759,62
sin escala
Longitud total L mm 185 185 216 324 460
Intervalo de par Nm 1 – 5 2 – 10 5 – 25 15 – 55 40 – 125
Peso g 190 190 340 800 1360 65 7766_10
Cuadrado de accionamiento pul 1/4 1/4 1/4 3/8 1/2

Comparación de las distintas variantes de llaves dinamométricas con disparo
i
Llave de “clic” Llave “doblable” “Slipper”
N.° 65 6050 – 65 7556 N.° 65 7735 – 65 7755 N.° 65 7762 – 65 7766
El desplazamiento de disparo de la llave es de aprox. Al alcanzar el valor ajustado la llave se dobla 20°. En Al alcanzar el valor ajustado, la llave se desliza ligera-
3°. Inmediatamente después, se puede apretar el ra- este punto es posible apretar el atornillado por enci- mente. Aunque se siga apretando, no es posible sobre-
cor por encima del valor de par ajustado. La precisión ma del valor de par ajustado. La precisión alcanzada pasar el valor del par ajustado. La precisión alcanzada
alcanzada depende también de la posición de la mano. depende también de la posición de la mano. No es no depende de la posición de la mano. No es posible
Es posible un apriete excesivo. probable un apriete excesivo. un apriete excesivo.

Par de apriete Par ajustado Par de apriete Par ajustado Par de apriete Par ajustado

Desplaz. de disparo aprox. 3°
Desplaz. de disparo aprox. 20°
Fuerza de
Fuerza de apriete Fuerza de apriete apriete
