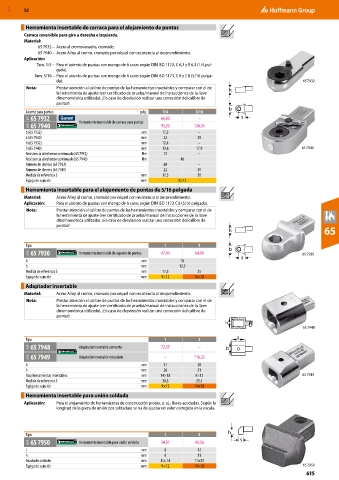

MXD 52

Herramienta insertable de carraca para el alojamiento de puntas
Carraca reversible para giro a derecha e izquierda.
Material:
65 7932 – Acero al cromovanadio, cromado.
65 7940 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Aplicación:
Tam. 1/4 – Para el asiento de puntas con mango de 6 caras según DIN ISO 1173, C 6,3 y E 6,3 (1/4 pul-
gada).
Tam. 5/16 – Para el asiento de puntas con mango de 6 caras según DIN ISO 1173, C 8 y E 8 (5/16 pulga-
da). 65 7932
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas!
Asiento para puntas pulg. 1/4 5/16
61E 65 7932 Herramienta insertable de carraca para puntas 66,82 –
63A 65 7940 93,22 126,55
b (65 7932) mm 17,5 –
b (65 7940) mm 22 29
h (65 7932) mm 12,4 –
h (65 7940) mm 13,6 17,9 65 7940
Resistencia al esfuerzo continuado (65 7932) Nm 15 –
Resistencia al esfuerzo continuado (65 7940) Nm 40
Número de dientes (65 7932) 60 –
Número de dientes (65 7940) 22 30
Medida de referencia S mm 17,5 28
Espiga de sujeción mm 9×12
Herramienta insertable para el alojamiento de puntas de 5/16 pulgada
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Aplicación: Para el asiento de puntas con mango de 6 caras según DIN ISO 1173 C 8 (5/16 pulgada).
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas!
65

Tipo 1 2
63A 65 7930 Herramienta insertable de soporte de puntas 47,94 64,90 65 7930
b mm 16
h mm 12,5
Medida de referencia S mm 17,5 25
Espiga de sujeción mm 9×12 14×18
Adaptador insertable
Material: Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas!
65 7948

Tipo 1 2
63A 65 7948 Adaptador insertable aumento 72,57 –
63A 65 7949 Adaptador insertable reducción – 116,23
b mm 31 28
h mm 26 21
Para herramientas insertables mm 14×18 9×12 65 7949
Medida de referencia S mm 30,5 21,5
Espiga de sujeción mm 9×12 14×18
Herramienta insertable para unión soldada
Aplicación: Para el alojamiento de herramientas de construcción propia, p. ej., llaves acodadas. Según la
longitud de la pieza de unión por soldadura se ha de ajustar un valor corregido en la escala.

Tipo 1 2
63A 65 7950 Herramienta insertable para unión soldada 34,51 43,36
l mm 8 12
h mm 8 11
Cuadrado soldado mm 8 × 14 11×25
Espiga de sujeción mm 9×12 14×18 65 7950
615
