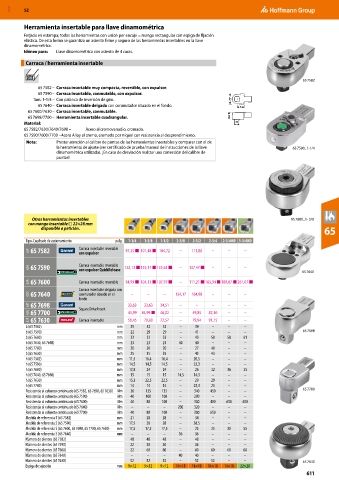

MXD 52
Herramienta insertable para llave dinamométrica
Forjada en estampa; todas las herramientas con unión por encaje = mango rectangular con espiga de fijación
elástica. De esta forma se garantiza un asiento firme y seguro de las herramientas insertables en la llave
dinamométrica.
Idóneo para: Llave dinamométrica con asiento de 4 caras.
Carraca / herramienta insertable
65 7582
65 7582 – Carraca insertable muy compacta, reversible, con expulsor.
65 7590 – Carraca insertable, conmutable, con expulsor.
Tam. 1-1/4 – Con palanca de inversión de giro. b
65 7640 – Carraca insertable delgada con conmutador situado en el fondo. s
65 7600/7630 – Carraca insertable, conmutable.
65 7698/7700 – Herramienta insertable cuadrangular. h
Material:
65 7582/7630/7640/7698 – Acero al cromovanadio, cromado.
65 7590/7600/7700 – Acero Alloy al cromo, cromado por níquel con resistencia al desprendimiento.
Nota: Prestar atención al calibre de puntas de las herramientas insertables y comparar con el de
la herramienta de ajuste (ver certificado de prueba/manual de instrucciones de la llave 65 7590_1-1/4
dinamométrica utilizada). ¡En caso de desviación realizar una corrección del calibre de
puntas!
Otras herramientas insertables 65 7600_1- 3/8
con mango insertable □ 22×28 mm
disponible a petición. 65
Tipo-Cuadrado de accionamiento pulg. 1-1/4 1-3/8 1-1/2 2-3/8 2-1/2 2-3/4 2-3/4HD 3-3/4HD
61E 65 7582 Carraca insertable reversible 97,35 ■ 101,48 ■ 104,72 – 111,80 – – –
con expulsor
63A 65 7590 Carraca insertable reversible 122,13 ■125,37 ■133,63 ■ – 137,47 ■ – – – 65 7640
con expulsor QuickRelease
63A 65 7600 Carraca insertable reversible 94,99 ■ 104,13 ■107,97 ■ – 111,21 ■165,94 ■188,07 ■ 261,07 ■
Carraca insertable delgada con
63O 65 7640 conmutador situado en el – – – 154,17 164,90 – – –
fondo
61E 65 7698 Square Drive Insert 33,63 33,63 34,51 – – – – –
63A 65 7700 44,99 44,99 ■ 46,02 – 49,85 82,30 – –
62E 65 7630 Carraca insertable 59,45 70,80 72,57 – 79,94 91,15 – –
b (65 7582) mm 25 32 32 – 39 – – –
b (65 7590) mm 22 29 29 – 41 – – – 65 7698
b (65 7600) mm 22 33 33 – 43 50 58 61
b (65 7640, 65 7698) mm 23 23 23 40 40 – – –
b (65 7700) mm 20 20 20 – 27 40 – –
b (65 7630) mm 25 35 35 – 43 43 – –
h (65 7582) mm 11,5 16,4 16,4 – 20,5 – – –
h (65 7590) mm 14,5 14,5 14,5 – 22,3 – – –
h (65 7600) mm 13,8 24 24 – 26 32 36 35
h (65 7640, 65 7698) mm 15 15 15 14,3 14,3 – – –
h (65 7630) mm 15,3 22,5 22,5 – 29 29 – –
h (65 7700) mm 14 14 14 – 22,3 25 – –
Resistencia al esfuerzo continuado (65 7582, 65 7698, 65 7630) Nm 30 135 135 – 340 450 – – 65 7700
Resistencia al esfuerzo continuado (65 7590) Nm 40 100 100 – 200 – – –
Resistencia al esfuerzo continuado (65 7600) Nm 40 80 100 – 300 400 650 650
Resistencia al esfuerzo continuado (65 7640) Nm – – – 200 320 – – –
Resistencia al esfuerzo continuado (65 7700) Nm 40 80 100 – 300 650 – –
Medida de referencia S (65 7582) mm 21 28 28 – 34 – – –
Medida de referencia S (65 7590) mm 17,5 28 28 – 38,5 – – –
Medida de referencia S (65 7600, 65 7698, 65 7700, 65 7630) mm 17,5 17,5 17,5 – 25 25 30 55
Medida de referencia S (65 7640) mm – – – 36 36 – – –
Número de dientes (65 7582) 48 48 48 – 48 – – –
Número de dientes (65 7590) 22 30 30 – 36 – – –
Número de dientes (65 7600) 22 60 60 – 60 60 60 60
Número de dientes (65 7640) – – – 40 40 – – –
Número de dientes (65 7630) 52 52 52 – 52 52 – – 65 7630
Espiga de sujeción mm 9×12 9×12 9×12 14×18 14×18 14×18 14×18 22×28
