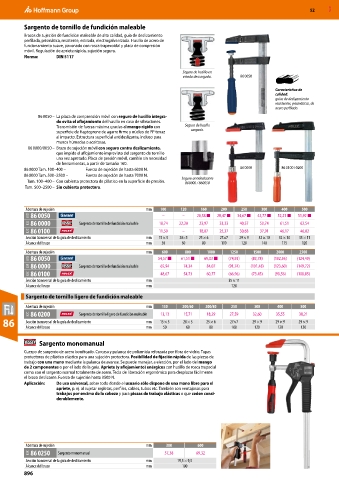

52 MXD

Sargento de tornillo de fundición maleable
Brazos de sujeción de fundición maleable de alta calidad, guía de deslizamiento
perfilada, prismática, resistente, estriada, electrogalvanizada. Husillo de acero de
funcionamiento suave, pavonado con rosca trapezoidal y placa de compresión
móvil. Regulación de apriete rápida, sujeción segura.
Norma: DIN 5117

Seguro de husillo en
estado descargado. 86 0050

Característica de
calidad:
guías de deslizamiento
resistentes, prismáticas, de
acero perfilado.
86 0050 – La placa de comprensión móvil con seguro de husillo integra-
do evita el aflojamiento del husillo en caso de vibraciones.
Transmisión de fuerza máxima gracias al mango rígido con Seguro de husillo
superficie de Haptoprene de agarre firme y núcleo de PP tenaz cargado.
al impacto. Estructura superficial antideslizante, incluso para
manos húmedas o aceitosas.
86 0000/0050 – Brazo de sujeción móvil con seguro contra deslizamiento,
que impide el aflojamiento imprevisto del sargento de tornillo
una vez apretado. Placa de presión móvil, cambio sin necesidad
de herramientas, a partir de tamaño 160.
86 0000 Tam. 100–400 – Fuerza de sujeción de hasta 6000 N. 86 0000 86 0100 / 0200
86 0000 Tam. 500–2500 – Fuerza de sujeción de hasta 7000 N. Seguro antideslizante
Tam. 100–400 – Con cubierta protectora de plástico en la superficie de presión. 860000 / 860050
Tam. 500–2500 – Sin cubierta protectora.

Abertura de sujeción mm 100 120 160 200 250 300 400 500
81D 86 0050 – – 20,58 ■ 28,47 ■ 34,67 ■ 42,77 ■ 52,21 ■ 51,92 ■
83J 86 0000 Sargento de tornillo de fundición maleable 18,74 22,20 23,97 33,33 40,57 50,74 61,51 62,54
82C 86 0100 11,50 – 18,07 25,37 30,68 37,91 46,17 46,02
Sección transversal de la guía de deslizamiento mm 15 × 5 20×5 25 × 6 27×7 29 × 9 32 × 10 32 × 10 35 × 11
Alcance del brazo mm 50 60 80 100 120 140 175 120
Abertura de sujeción mm 600 800 1000 1250 1500 2000 2500
81D 86 0050 54,57 ■ 61,51 ■ 69,03 ■ (74,93) (83,78) (102,36) (124,49)
83J 86 0000 Sargento de tornillo de fundición maleable 65,94 74,34 84,07 (91,74) (101,48) (123,60) (149,72)
82C 86 0100 48,67 54,73 60,77 (66,96) (73,45) (90,56) (108,85)
Sección transversal de la guía de deslizamiento mm 35 × 11
Alcance del brazo mm 120
Sargento de tornillo ligero de fundición maleable

Abertura de sujeción mm 150 200/60 200/80 250 300 400 500
82C 86 0200 Sargento de tornillo ligero de fundición maleable 13,13 15,71 18,29 27,59 32,60 35,55 38,21
86 Sección transversal de la guía de deslizamiento mm 15 × 5 20 × 5 25 × 6 27×7 29 × 9 29 × 9 29 × 9
60
80
120
50
mm
100
120
Alcance del brazo
120
Sargento monomanual
Cuerpo de sargento de acero bonificado. Carcasa y palanca de poliamida reforzada por fibra de vidrio. Tapas
protectoras de plástico elástico para una sujeción protectora. Posibilidad de fijación rápida de las piezas de
trabajo con una mano mediante la palanca de avance. Se puede manejar, a elección, por el lado del mango
de 2 componentes o por el lado de la guía. Apriete (y aflojamiento) enérgicos con husillo de rosca trapecial
como con el sargento normal totalmente de acero. Tecla de liberación ergonómica para desplazar fácilmente
el brazo deslizante. Fuerza de sujeción hasta 3500 N.
Aplicación: De uso universal, sobre todo donde el usuario sólo dispone de una mano libre para el
apriete, p. ej. al sujetar regletas, perfiles, cables, tubos etc. También son ventajosos para
trabajos por encima de la cabeza y para piezas de trabajo elásticas o que ceden consi-
derablemente.

Abertura de sujeción mm 300 600
83K 86 0250 Sargento monomanual 57,38 69,32
Sección transversal de la guía de deslizamiento mm 19,5 × 9,5
Alcance del brazo mm 100
896
