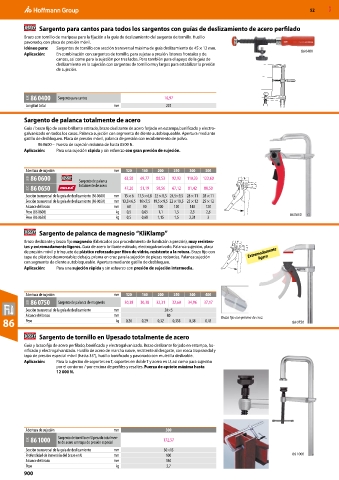

52 MXD

Sargento para cantos para todos los sargentos con guías de deslizamiento de acero perfilado
Brazo con tornillo de mariposa para la fijación a la guía de deslizamiento del sargento de tornillo. Husillo
pavonado, con placa de presión móvil.
Idóneo para: Sargentos de tornillo con sección transversal máxima de guía deslizamiento de 45 × 12 mm. 86 0400
Aplicación: En combinación con sargentos de tornillo, para sujetar a presión listones frontales y de
cantos, así como para la sujeción por tres lados. Pero también para el apoyo de la guía de
deslizamiento en la sujeción con sargentos de tornillo muy largos para estabilizar la presión
de sujeción.

83K 86 0400 Sargento para cantos 16,97
Longitud total mm 225

Sargento de palanca totalmente de acero
Guía / brazo fijo de acero brillante estirado, brazo deslizante de acero forjado en estampa,bonificado y electro-
galvanizado en todos los casos. Palanca sujeción con segmento de diente autobloqueable. Apertura mediante
gatillo de desbloqueo. Placa de presión móvil, palanca de presión con recubrimiento de polvo.
86 0600 – Fuerza de sujeción máxima de hasta 8500 N.
Aplicación: Para una sujeción rápida y sin esfuerzo con gran presión de sujeción.

Abertura de sujeción mm 120 160 200 250 300 500
83K 86 0600 Sargento de palanca 63,58 69,77 80,53 92,92 110,33 123,60

82C 86 0650 totalmente de acero 47,20 51,19 58,56 67,12 81,42 88,50
Sección transversal de la guía de deslizamiento (86 0600) mm 15 × 6 17,5 × 6,8 22 × 8,5 24,5×9,5 28 × 11 28 × 11
Sección transversal de la guía de deslizamiento (86 0650) mm 13,5×6,5 16×7,5 19,5 × 9,5 22 × 10,5 25 × 12 25 × 12
Alcance del brazo mm 60 80 100 120 140 120
Peso (86 0600) kg 0,5 0,65 1,1 1,5 2,3 2,6 86 0650
Peso (86 0650) kg 0,5 0,68 1,15 1,5 2,31 3

Sargento de palanca de magnesio “KliKlamp”
Brazo deslizante y brazo fijo magnesio (fabricados por procedimiento de fundición a presión), muy resisten-
tes y extremadamente ligeros. Guía de acero brillante estirado, electrogalvanizado. Palanca sujeción, placa
de presión móvil y trinquete de plástico reforzado por fibra de vidrio, resistente a la rotura. Brazo fijo con Extremadamente
tapa de plástico desmontable; debajo, prisma en cruz para la sujeción de piezas redondas. Palanca sujeción ligero
con segmento de diente autobloqueable. Apertura mediante gatillo de desbloqueo.
Aplicación: Para una sujeción rápida y sin esfuerzo con presión de sujeción intermedia.

Abertura de sujeción mm 120 160 200 250 300 400
83K 86 0750 Sargento de palanca de magnesio 30,38 30,38 32,31 32,60 34,96 37,17
Sección transversal de la guía de deslizamiento mm 20×5
Alcance del brazo mm 80 Brazo fijo con prisma de cruz.
86 Peso kg 0,26 0,29 0,32 0,355 0,38 0,45 86 0750

Sargento de tornillo en Upesado totalmente de acero
Guía y brazo fijo de acero perfilado, bonificado y electrogalvanizado. Brazo deslizante forjado en estampa, bo-
nificado y electrogalvanizado. Husillo de acero de marcha suave, resistente al desgaste, con rosca trapezoidal y
tapa de presión especial móvil (hasta 35°), husillo bonificado y pavonado con muletilla deslizable.
Aplicación: Para la sujeción de soportes en T, soportes en doble T y acero en U, así como para sujeción
por el contorno / por encima de perfiles y resaltes. Fuerza de apriete máxima hasta
12 000 N.

Abertura de sujeción mm 300
83K 86 1000 Sargento de tornillo en U pesado totalmen- 172,57
te de acero con tapa de presión especial
Sección transversal de la guía de deslizamiento mm 30×15
Profundidad de inmersión del brazo en U mm 100 86 1000
Alcance del brazo mm 140
Peso kg 3,7
