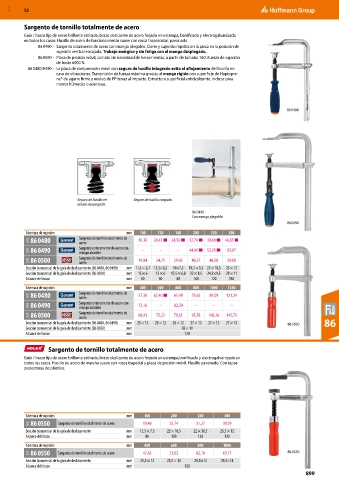

MXD 52

Sargento de tornillo totalmente de acero
Guía / brazo fijo de acero brillante estirado, brazo deslizante de acero forjado en estampa, bonificado y electrogalvanizado
en todos los casos. Husillo de acero de funcionamiento suave con rosca trapezoidal, pavonado.
86 0490 – Sargento totalmente de acero con mango plegable. Cierre y sujeción rápidos en la pieza en la posición de
sujeción vertical encajada. Trabajo enérgico y sin fatiga con el mango desplegado.
86 0500 – Placa de presión móvil, cambio sin necesidad de herramientas, a partir de tamaño 160. Fuerza de sujeción
de hasta 6000 N.
86 0480/0490 – La placa de comprensión móvil con seguro de husillo integrado evita el aflojamiento del husillo en
caso de vibraciones. Transmisión de fuerza máxima gracias al mango rígido con superficie de Haptopre-
ne® de agarre firme y núcleo de PP tenaz al impacto. Estructura superficial antideslizante, incluso para
manos húmedas o aceitosas.

86 0480

Seguro de husillo en Seguro de husillo cargado.
estado descargado.
86 0490
Con mango plegable.
86 0490
Abertura de sujeción mm 100 120 160 200 250 300
81D 86 0480 Sargento de tornillo totalmente de 16,38 20,43 ■ 24,56 ■ 32,74 ■ 39,68 ■ 49,85 ■
acero
81D 86 0490 Sargento enteramente de acero con – – – 44,40 ■ 53,25 ■ 63,87
mango abatible
83K 86 0500 Sargento de tornillo totalmente de 19,84 24,71 29,43 40,27 48,08 59,88
acero
Sección transversal de la guía de deslizamiento (86 0480, 86 0490) mm 11,5 × 5,7 13,5×6,5 16×7,5 19,5 × 9,5 22 × 10,5 25 × 12
Sección transversal de la guía de deslizamiento (86 0500) mm 15 × 6 15 × 6 17,5 × 6,8 22 × 8,5 24,5×9,5 28 × 11
Alcance del brazo mm 60 60 80 100 120 140
Abertura de sujeción mm 400 500 600 800 1000 1250
81D 86 0480 Sargento de tornillo totalmente de 57,38 62,40 ■ 65,49 79,65 89,09 121,24
acero
81D 86 0490 Sargento enteramente de acero con 73,16 – 82,30 – – –
mango abatible
83K 86 0500 Sargento de tornillo totalmente de 69,91 75,22 79,65 95,58 108,26 145,73
acero
Sección transversal de la guía de deslizamiento (86 0480, 86 0490) mm 25 × 12 25 × 12 25 × 12 27 × 13 27 × 13 27 × 13 86 0500 86
Sección transversal de la guía de deslizamiento (86 0500) mm 28 × 11
Alcance del brazo mm 120

Sargento de tornillo totalmente de acero
Guía / brazo fijo de acero brillante estirado, brazo deslizante de acero forjado en estampa,bonificado y electrogalvanizado en
todos los casos. Husillo de acero de marcha suave con rosca trapecial y placa de presión móvil. Husillo pavonado. Con tapas
protectoras de plástico.

Abertura de sujeción mm 160 200 250 300
82C 86 0550 Sargento de tornillo totalmente de acero 19,40 25,74 31,27 39,39
Sección transversal de la guía de deslizamiento mm 15,5 × 7,5 22 × 10,5 22 × 10,5 25,5 × 12
Alcance del brazo mm 80 120 120 120
Abertura de sujeción mm 450 600 800 1000
82C 86 0550 Sargento de tornillo totalmente de acero 47,65 51,62 62,10 69,77 86 0550
Sección transversal de la guía de deslizamiento mm 25,5 × 12 25,5 × 12 29,5×14 29,5×14
Alcance del brazo mm 120
