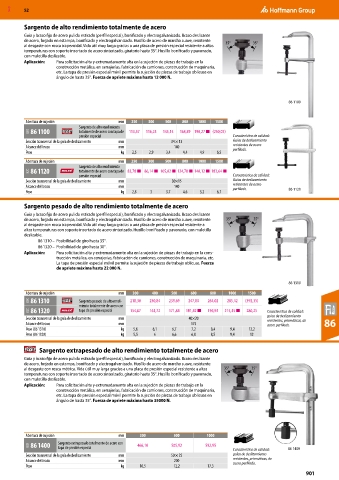

Page 2039 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Sargento de alto rendimiento totalmente de acero
Guía y brazo fijo de acero pulido estirado (perfil especial), bonificado y electrogalvanizado. Brazo deslizante
de acero, forjado en estampa, bonificado y electrogalvanizado. Husillo de acero de marcha suave, resistente 35° 35°
al desgaste con rosca trapezoidal. Vida útil muy larga gracias a una placa de presión especial resistente a altas
temperaturas con soporte insertado de acero sinterizado, giratorio hasta 35°. Husillo bonificado y pavonado,
con muletilla deslizable.
Aplicación: Para solicitación alta y extremadamente alta en la sujeción de piezas de trabajo en la
construcción metálica, en cerrajerías, fabricación de camiones, construcción de maquinaria,
etc. La tapa de presión especial móvil permite la sujeción de piezas de trabajo oblicuas en
ángulo de hasta 35°. Fuerza de apriete máxima hasta 12 000 N.

86 1100

Abertura de sujeción mm 250 300 500 800 1000 1500
Sargento de alto rendimiento
83K 86 1100 totalmente de acero con tapa de 113,57 116,23 145,14 168,89 190,27 ■ (250,02)
presión especial Característica de calidad:
Sección transversal de la guía de deslizamiento mm 34 × 13 Guías de deslizamiento
Alcance del brazo mm 140 resistentes de acero
perfilado.
Peso kg 2,5 2,9 3,4 4,4 4,9 6,5
Abertura de sujeción mm 250 300 500 800 1000 1500
Sargento de alto rendimiento
82C 86 1120 totalmente de acero con tapa de 83,78 ■ 86,14 ■ 105,02 ■ 124,78 ■ 140,12 ■ 183,64 ■
presión especial Característica de calidad:
Sección transversal de la guía de deslizamiento mm 30×15 Guías de deslizamiento
Alcance del brazo mm 140 resistentes de acero 86 1120
perfilado.
Peso kg 2,8 3 3,7 4,6 5,2 6,7
Sargento pesado de alto rendimiento totalmente de acero
Guía y brazo fijo de acero pulido estirado (perfil especial), bonificado y electrogalvanizado. Brazo deslizante
de acero, forjado en estampa, bonificado y electrogalvanizado. Husillo de acero de marcha suave, resistente 35° 35°
al desgaste con rosca trapezoidal. Vida útil muy larga gracias a una placa de presión especial resistente a
altas temperaturas con soporte insertado de acero sinterizado. Husillo bonificado y pavonado, con muletilla
deslizable.
86 1310 – Posibilidad de giro hasta 35°.
86 1320 – Posibilidad de giro hasta 30°.
Aplicación: Para solicitación alta y extremadamente alta en la sujeción de piezas de trabajo en la cons-
trucción metálica, en cerrajerías, fabricación de camiones, construcción de maquinaria, etc.
La tapa de presión especial móvil permite la sujeción de piezas de trabajo oblicuas. Fuerza
de apriete máxima hasta 22 000 N.

86 1310
Abertura de sujeción mm 300 400 500 600 800 1000 1500
83K 86 1310 Sargento pesado de alto rendi- 218,30 230,84 239,69 247,80 264,02 285,42 (392,35)
miento totalmente de acero con
82C 86 1320 tapa de presión especial 154,87 163,72 171,84 181,42 ■ 196,92 215,35 ■ 280,25 Característica de calidad:
guías de deslizamiento
Sección transversal de la guía de deslizamiento mm 40×20 resistentes, prismáticas, de
Alcance del brazo mm 175 acero perfilado. 86
Peso (86 1310) kg 5,6 6,1 6,7 7,2 8,4 9,4 12,2
Peso (86 1320) kg 5,5 6 6,6 6,8 8,5 9,4 12

Sargento extrapesado de alto rendimiento totalmente de acero
Guía y brazo fijo de acero pulido estirado (perfil especial), bonificado y electrogalvanizado. Brazo deslizante
de acero, forjado en estampa, bonificado y electrogalvanizado. Husillo de acero de marcha suave, resistente
al desgaste con rosca métrica. Vida útil muy larga gracias a una placa de presión especial resistente a altas 35° 35°
temperaturas con soporte insertado de acero sinterizado, giratorio hasta 35°. Husillo bonificado y pavonado,
con muletilla deslizable.
Aplicación: Para solicitación alta y extremadamente alta en la sujeción de piezas de trabajo en la
construcción metálica, en cerrajerías, fabricación de camiones, construcción de maquinaria,
etc. La tapa de presión especial móvil permite la sujeción de piezas de trabajo oblicuas en
ángulo de hasta 35°. Fuerza de apriete máxima hasta 35000 N.

Abertura de sujeción mm 300 500 1000
83K 86 1400 Sargento extrapesado totalmente de acero con 466,10 505,92 592,95 Característica de calidad: 86 1400
tapa de presión especial
Sección transversal de la guía de deslizamiento mm 50 × 25 guías de deslizamiento
Alcance del brazo mm 200 resistentes, prismáticas, de
acero perfilado.
Peso kg 10,5 12,2 17,3
