52 MXD

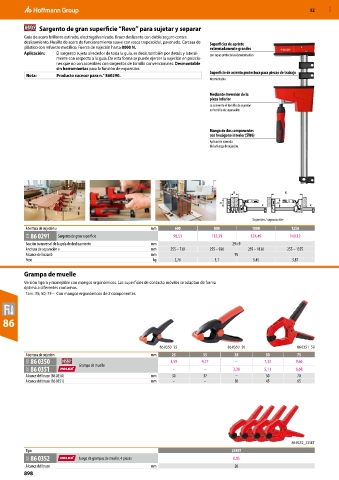

Sargento de gran superficie “Revo” para sujetar y separar
Guía de acero brillante estirado, electrogalvanizado. Brazo deslizante con doble seguro contra
deslizamiento. Husillo de acero de funcionamiento suave con rosca trapezoidal, pavonado. Carcasa de Superficies de apriete
plástico con refuerzo metálico. Fuerza de sujeción hasta 8000 N. extremadamente grandes
Aplicación: El sargento sujeta alrededor de toda la guía, es decir, también por detrás y lateral- con tapas protectoras desmontables
mente con respecto a la guía. De esta forma se puede ejercer la sujeción en posicio-
nes que no son accesibles con sargentos de tornillo convencionales. Desmontable
sin herramientas para la función de expansión.
Superficie de asiento protectora para piezas de trabajo
Nota: Producto sucesor para n.° 860290.
desmontable

Mediante inversión de la
pieza inferior
se convierte el tornillo de sujeción
en tornillo de separación

Mango de dos componentes
con hexágono interior (SW6)
Aplicación cómoda
de la fuerza de sujeción.

Sujeción / separación
Abertura de sujeción a mm 600 800 1000 1250
83K 86 0291 Sargento de gran superficie 98,53 112,39 124,49 140,12
Sección transversal de la guía de deslizamiento mm 29×9
Anchura de separación e mm 255 – 730 255 – 930 255 – 1130 255 – 1355
Alcance del brazo b mm 95
Peso kg 2,76 3,1 3,45 3,87

Grampa de muelle
Versión ligera y manejable con mangos ergonómicos. Las superficies de contacto móviles se adaptan de forma
óptima a diferentes contornos.
Tam. 35; 50; 75 – Con mangos ergonómicos de 2 componentes.

86

86 0350_25 86 0350_50 86 0351_50
Abertura de sujeción mm 25 35 38 50 75
83K 86 0350 Grampa de muelle 3,59 4,77 – 7,33 9,66
82C 86 0351 – – 3,30 5,11 6,68
Alcance del brazo (86 0350) mm 30 37 – 50 70
Alcance del brazo (86 0351) mm – – 30 45 65

86 0352_25SET
Tipo 25SET
82C 86 0352 Juego de grampas de muelle, 4 piezas 8,85
Alcance del brazo mm 20
898
