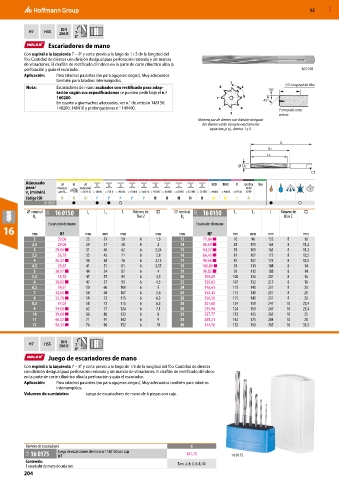

Page 204 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
H7 HSS 206 B 7-
8°
Escariadores de mano
Con espiral a la izquierda 7 − 8° y corte previo a lo largo de 1 / 5 de la longitud del
filo. Cantidad de dientes con división desigual para perforación redonda y sin marcas
de vibraciones. El chaflán de rectificado cilíndrico en la parte de corte cilíndrico alisa la
perforación y guía el escariador. 16 0150
Aplicación: Para taladros pasantes (no para agujeros ciegos). Muy adecuados
también para taladros interrumpidos.
1 1/5 Longitud de filos
Nota: Escariadores de mano acabados con rectificado para adap- 8 2 30 ,
tación según sus especificaciones se pueden pedir bajo el n.º
160200. 7 45°
En cuanto a giramachos adecuados, ver n.° de artículo 148150;
148200; 148410 y prolongaciones n.° 149400. 6 4 Forma del corte
5 previo
Número par de dientes con división desigual:
dos dientes están siempre exactamente
opuestos; p. ej., dientes 1 y 5.

L
L1
LC
DC

Adecuado
para/
[m/min]
v c
Código ISO N N N P P P P P H H H H H M M S N
16 0150 ● ● ● ○ ● ○
⌀ nominal 12O 16 0150 L c L 1 L Número de □ ⌀ nominal 12O 16 0150 L c L 1 L Número de □
D C filos Z D C filos Z
Escariador de mano Escariador de mano
16 mm H7 mm mm mm mm mm H7 mm mm mm mm

2 29,06 25 33 50 4 1,6 13 71,84 ■ 76 96 152 8 10
2,5 29,06 29 37 58 4 2 14 80,69 ■ 81 101 163 8 11,2
3 29,06 ■ 31 40 62 6 2,24 15 84,37 ■ 81 101 163 8 11,2
3,5 33,78 35 45 71 6 2,8 16 86,43 ■ 87 107 175 8 12,5
4 28,02 ■ 38 48 76 6 3,15 17 90,56 ■ 87 107 175 8 12,5
4,5 29,65 41 51 81 6 3,55 18 100,89 ■ 93 113 188 8 14
5 30,97 ■ 44 54 87 6 4 19 98,82 ■ 93 113 188 8 14
5,5 33,78 47 57 93 6 4,5 20 109,89 100 120 201 8 16
6 30,83 ■ 47 57 93 6 4,5 22 120,65 107 132 215 8 18
6,5 34,51 50 60 100 6 5 24 146,61 115 140 231 8 20
7 32,60 ■ 54 68 107 6 5,6 25 150,45 115 140 231 8 20
8 33,78 ■ 58 72 115 6 6,3 26 156,50 115 140 231 8 20
8,5 37,03 58 72 115 6 6,3 28 207,68 124 150 247 10 22,4
9 39,68 ■ 62 77 124 6 7,1 30 215,94 124 150 247 10 22,4
10 39,68 ■ 66 86 133 6 8 32 237,77 133 165 265 10 25
11 46,02 ■ 71 91 142 6 9 35 288,21 142 175 284 10 28
12 50,30 ■ 76 96 152 6 10 40 344,56 152 190 305 10 31,5

DIN
H7 HSS 206 B 7-
8°
Juego de escariadores de mano
Con espiral a la izquierda 7 − 8° y corte previo a lo largo de 1/5 de la longitud del filo. Cantidad de dientes
con división desigual para perforación redonda y sin marcas de vibraciones. El chaflán de rectificado cilíndrico
en la parte de corte cilíndrico alisa la perforación y guía el escariador.
Aplicación: Para taladros pasantes (no para agujeros ciegos). Muy adecuados también para taladros
interrumpidos.
Volumen de suministro: Juego de escariadores de mano de 6 piezas con caja.

Número de escariadores 6
12O 16 0175 Juego de escariadores de mano n.º 160150 con caja 141,75 16 0175
H7
Contenido: Tam. 3; 4; 5; 6; 8; 10
1 escariador de mano de cada tam.
204
