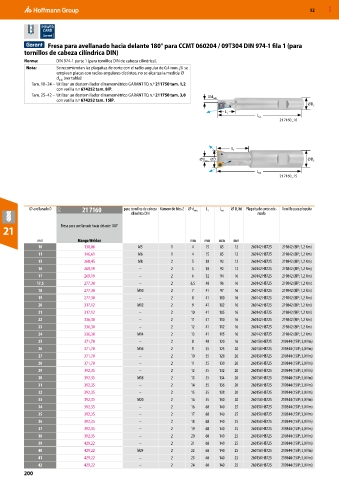

Fresa para avellanado hacia delante 180° para CCMT 060204 / 09T304 DIN 974-1 fila 1 (para
tornillos de cabeza cilíndrica DIN)
Norma: DIN 974-1 parte 1 (para tornillos DIN de cabeza cilíndrica).
Nota: Se recomiendan las plaquitas de corte con el radio angular de 0,4 mm. ¡Si se
emplean placas con radios angulares distintos, no se alcanza la medida ⌀
(ver tabla)!
d mín
Tam. 10–24 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 1,2
con varilla n.º 674252 tam. 8IP.
Tam. 25–42 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,0
con varilla n.º 674252 tam. 15IP. ⌀d mín.
⌀D S
L 1
L tot
21 7160_10

L 1
⌀d mín. ⌀D ⌀D S

L tot
21 7160_15

⌀ avellanado D 21O 21 7160 para tornillos de cabeza Número de filos Z ⌀ d mín. L 1 L tot ⌀ D h6 Plaquita de corte ade- Tornillo para plaquita
s
cilíndrica DIN cuada
21 Fresa para avellanado hacia delante 180°

mm Mango Weldon mm mm mm mm
10 138,06 M5 1 4 15 85 12 260142 HB725 219842 (8IP; 1,2 Nm)
11 146,61 M6 1 4 15 85 12 260142 HB725 219842 (8IP; 1,2 Nm)
15 268,45 M8 2 5 30 92 12 260142 HB725 219842 (8IP; 1,2 Nm)
16 269,19 – 2 5 30 92 12 260142 HB725 219842 (8IP; 1,2 Nm)
17 269,19 – 2 6 32 94 16 260142 HB725 219842 (8IP; 1,2 Nm)
17,5 277,30 – 2 6,5 40 96 16 260142 HB725 219842 (8IP; 1,2 Nm)
18 277,30 M10 2 7 41 97 16 260142 HB725 219842 (8IP; 1,2 Nm)
19 277,30 – 2 8 41 100 16 260142 HB725 219842 (8IP; 1,2 Nm)
20 317,12 M12 2 9 41 102 16 260142 HB725 219842 (8IP; 1,2 Nm)
21 317,12 – 2 10 41 105 16 260142 HB725 219842 (8IP; 1,2 Nm)
22 336,30 – 2 11 41 110 16 260142 HB725 219842 (8IP; 1,2 Nm)
23 336,30 – 2 12 41 112 16 260142 HB725 219842 (8IP; 1,2 Nm)
24 336,30 M14 2 13 41 115 16 260142 HB725 219842 (8IP; 1,2 Nm)
25 371,70 – 2 8 40 120 16 260150 HB725 219844 (15IP; 3,0 Nm)
26 371,70 M16 2 9 55 125 20 260150 HB725 219844 (15IP; 3,0 Nm)
27 371,70 – 2 10 55 128 20 260150 HB725 219844 (15IP; 3,0 Nm)
28 371,70 – 2 11 55 130 20 260150 HB725 219844 (15IP; 3,0 Nm)
29 392,35 – 2 12 55 132 20 260150 HB725 219844 (15IP; 3,0 Nm)
30 392,35 M18 2 13 55 134 20 260150 HB725 219844 (15IP; 3,0 Nm)
31 392,35 – 2 14 55 136 20 260150 HB725 219844 (15IP; 3,0 Nm)
32 392,35 – 2 15 55 138 20 260150 HB725 219844 (15IP; 3,0 Nm)
33 392,35 M20 2 16 55 140 20 260150 HB725 219844 (15IP; 3,0 Nm)
34 392,35 – 2 16 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
35 392,35 – 2 17 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
36 392,35 – 2 18 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
37 392,35 – 2 19 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
38 392,35 – 2 20 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
39 429,22 – 2 21 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
40 429,22 M24 2 22 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
41 429,22 – 2 23 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
42 429,22 – 2 24 60 140 25 260150 HB725 219844 (15IP; 3,0 Nm)
