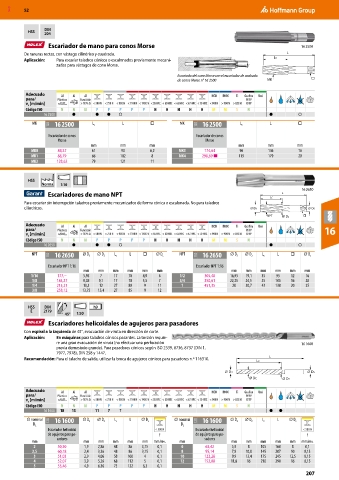

MXD 52

HSS DIN
204

Escariador de mano para conos Morse 16 2500
De ranuras rectas, con vástago cilíndrico y cuadrado. L
Aplicación: Para escariar taladros cónicos o escalonados previamente mecani- LC
zadas para vástagos de cono Morse.
Escariado del cono Morse con el escariador de acabado
de conos Morse n° 16 2500 MK

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 2500 ● ● ● ○ ● ○
MK 12O 16 2500 L c L □ MK 12O 16 2500 L c L □

Escariador de conos Escariador de conos
Morse Morse
mm mm mm mm mm mm
MK0 84,37 61 93 6,2 MK3 174,64 96 146 16
MK1 88,79 66 102 8 MK4 298,69 ■ 119 179 20
MK2 128,62 79 121 11

HSS
Norma 1:16
16 2650
Escariadores de mano NPT L
LC
Para escariar sin interrupción taladros previamente mecanizados de forma cónica o escalonada. No para taladros
cilíndricos. D3 DS
NPT D2
Adecuado
para/ 16
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 2650 ● ● ● ○ ● ○
NPT 11O 16 2650 ⌀ D 3 ⌀ D 2 L c L □ ⌀ D s NPT 11O 16 2650 ⌀ D 3 ⌀ D 2 L c L □ ⌀ D s

Escariador NPT 1:16 Escariador NPT 1:16
mm mm mm mm mm mm mm mm mm mm mm mm
1/16 177,– 5,95 7 17 70 4,9 6 1/2 305,48 16,95 19,1 35 95 12 16
1/8 184,37 8,05 9,1 17 70 5,5 7 3/4 350,61 22,25 24,5 35 105 16 20
1/4 215,21 10,3 12 27 80 9 11 1 451,35 28 30,7 43 130 20 25
3/8 258,12 13,75 15,4 27 85 9 12

HSS DIN h9
E 2179
45° 1:50
Escariadores helicoidales de agujeros para pasadores
Con espiral a la izquierda de 45°, evacuación de viruta en dirección de corte.
Aplicación: En máquinas para taladros cónicos pasantes. La torsión requie-
re una gran evacuación de viruta (no efectuar una perforación 16 1600
previa demasiado grande). Para pasadores cónicos según ISO 2339, 8736, 8737 (DIN 1,
7977, 7978), DIN 258 y 1447.
Recomendación: Para el taladro de salida, utilizar la broca de agujeros cónicos para pasadores n.º 116310. L
LC
D3 DS
DC D2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 1600 18 13 11 7 7 ● ●
⌀ nominal 12O 16 1600 ⌀ D 3 ⌀ D 2 L c L ⌀ D s ⌀ nominal 12O 16 1600 ⌀ D 3 ⌀ D 2 L c L ⌀ D s
D C D C
Escariador helicoidal < 500 N Escariador helicoidal < 500 N
de agujeros para pa- f de agujeros para pa- f
sadores sadores
mm mm mm mm mm mm mm/rev. mm mm mm mm mm mm mm/rev.
2 50,30 1,9 2,86 48 86 3,15 0,1 6 63,42 5,9 8 105 160 8 0,1
2,5 60,18 2,4 3,36 48 86 3,15 0,1 8 95,14 7,9 10,8 145 207 10 0,13
3 51,03 2,9 4,06 58 100 4 0,1 10 122,28 9,9 13,4 175 245 12,5 0,15
4 52,07 3,9 5,26 68 112 5 0,1 12 152,08 11,8 16 210 290 16 0,15
5 55,46 4,9 6,36 73 122 6,3 0,1
207
