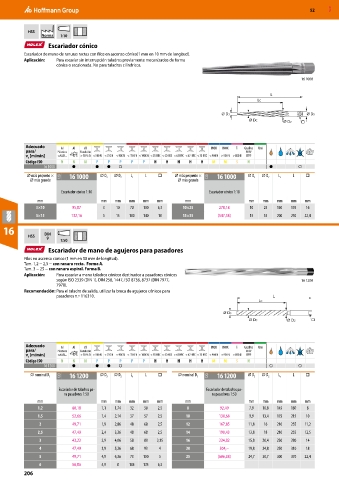

52 MXD

HSS
Norma 1:10
Escariador cónico
Escariador de mano de ranuras rectas con filos en ascenso cónico(1 mm en 10 mm de longitud).
Aplicación: Para escariar sin interrupción taladros previamente mecanizados de forma
cónica o escalonada. No para taladros cilíndricos.

16 1000

L
LC

D3 DS
DC D2

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 1000 ● ● ● ○ ● ○
⌀ más pequeño × 12O 16 1000 ⌀ D 3 ⌀ D 2 L c L □ ⌀ más pequeño × 12O 16 1000 ⌀ D 3 ⌀ D 2 L c L □
⌀ más grande ⌀ más grande

Escariador cónico 1:10 Escariador cónico 1:10
mm mm mm mm mm mm mm mm mm mm mm mm
3×10 95,87 3 10 70 100 6,3 10×25 278,18 10 25 150 195 16
5×15 132,16 5 15 100 140 10 15×35 (547,38) 15 35 200 250 22,4
16
HSS DIN
9
1:50
Escariador de mano de agujeros para pasadores
Filos en ascenso cónico (1 mm en 50 mm de longitud).
Tam. 1,2 − 2,5 − con ranura recta. Forma A.
Tam. 3 − 25 − con ranura espiral. Forma B.
Aplicación: Para escariar a mano taladros cónicos destinados a pasadores cónicos
según ISO 2339 (DIN 1), DIN 258, 1447, ISO 8736, 8737 (DIN 7977, 16 1200
7978).
Recomendación: Para el taladro de salida, utilizar la broca de agujeros cónicos para
pasadores n.º 116310. L
LC
D3
DC D2

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 1200 ● ● ● ○ ○ ○
⌀ nominal D C 12O 16 1200 ⌀ D 3 ⌀ D 2 L c L □ ⌀ nominal D C 12O 16 1200 ⌀ D 3 ⌀ D 2 L c L □

Escariador de taladros pa- Escariador de taladros pa-
ra pasadores 1:50 ra pasadores 1:50
mm mm mm mm mm mm mm mm mm mm mm mm
1,2 60,18 1,1 1,74 32 50 2,5 8 92,49 7,9 10,8 145 180 8
1,5 52,66 1,4 2,14 37 57 2,5 10 130,68 9,9 13,4 175 215 10
2 49,71 1,9 2,86 48 68 2,5 12 167,85 11,8 16 210 255 11,2
2,5 47,49 2,4 3,36 48 68 2,5 14 190,43 13,8 18 210 255 12,5
3 43,22 2,9 4,06 58 80 3,15 16 234,82 15,8 20,4 230 280 14
4 47,49 3,9 5,26 68 93 4 20 304,– 19,8 24,8 250 310 18
5 49,71 4,9 6,36 73 100 5 25 (606,38) 24,7 30,7 300 370 22,4
6 58,86 5,9 8 105 135 6,3
