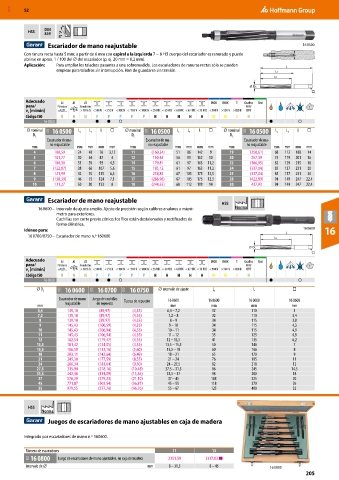

MXD 52

HSS DIN 7-
859
8°
Escariador de mano reajustable 16 0500
Con ranura recta hasta 5 mm; a partir de 6 mm con espiral a la izquierda 7 − 8 º El cuerpo del escariador es ranurado y puede
abrirse en aprox. 1 / 100 del ⌀ del escariador (p. ej. 20 mm = 0,2 mm).
Aplicación: Para ampliar los taladros pasantes a una sobremedida. Los escariadores de ranuras rectas sólo se pueden L
emplear para taladros sin interrupción. Han de guardarse sin tensión. L1
LC
DC

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 0500 ● ● ● ○ ● ○
⌀ nominal 11O 16 0500 L c L 1 L □ ⌀ nominal 11O 16 0500 L c L 1 L □ ⌀ nominal 11O 16 0500 L c L 1 L □
D C D C D C
Escariador de ma- Escariador de ma- Escariador de ma-
no reajustable no reajustable no reajustable
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
4 100,59 24 48 76 3,15 11 (160,34) 51 86 142 9 19 (250,61) 68 112 188 14
5 101,77 30 54 87 4 12 150,45 56 91 152 10 20 257,39 75 119 201 16
6 100,30 33 59 93 4,5 14 179,81 61 97 163 11,2 22 (306,95) 82 129 215 18
7 (122,87) 38 66 107 5,6 15 185,12 61 97 163 11,2 24 (337,04) 85 137 231 20
8 121,99 42 70 115 6,3 16 234,82 67 105 175 12,5 25 (337,04) 85 137 231 20
9 (130,39) 46 75 124 7,1 17 (288,96) 67 105 175 12,5 28 (422,89) 94 149 247 22,4
10 131,27 50 80 133 8 18 (244,55) 68 112 188 14 30 437,93 94 149 247 22,4

Escariador de mano reajustable HSS
16 0600 – Intervalo de ajuste amplio. Ajuste de precisión según calibres anulares o micró- Norma
metro para exteriores.
Cuchillas con corte previo cónico; los filos están destalonados y rectificados de
forma cilíndrica.
Idóneo para: 16 0600 16
L
16 0700/0750 – Escariador de mano n.º 160600 LC
DC

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 0600 ● ● ● ○ ● ○
⌀ D C 11O 16 0600 11O 16 0700 11O 16 0750 ⌀ intervalo de ajuste L c L □
Escariador de mano Juego de cuchillas Tuerca de repuesto 16 0600 16 0600 16 0600 16 0600
reajustable de repuesto
mm mm mm mm mm
6,4 139,10 (89,97) (4,35) 6,4 – 7,2 32 110 3
7,2 139,10 (89,97) (4,35) 7,2 – 8 32 110 3,4
8 139,10 (89,97) (4,35) 8 – 9 34 115 3,8
9 145,43 (100,59) (4,35) 9 – 10 34 115 4,3
10 145,43 (106,94) (4,35) 10 – 11 34 115 4,9
11 145,43 (106,94) (4,35) 11 – 12 35 125 4,9
12 162,54 (119,47) (4,35) 12 – 13,5 41 135 6,2
13,5 181,42 (124,05) (4,35) 13,5 – 15,5 50 146 7
15,5 186,59 (132,16) (5,60) 15,5 – 18 60 166 8
18 203,11 (142,64) (6,49) 18 – 21 65 178 9
21 245,30 (177,59) (8,55) 21 – 24 76 195 11
24 260,34 (183,64) (9,30) 24 – 27,5 82 218 12
27,5 315,94 (218,16) (10,48) 27,5 – 31,5 86 245 14,5
31,5 442,36 (334,09) (15,34) 31,5 – 37 98 280 18
37 576,29 (379,23) (21,10) 37 – 45 108 325 20
45 771,87 (502,54) (36,87) 45 – 55 118 370 26
55 979,55 (577,76) (46,76) 55 – 67 125 400 32

HSS
Norma
Juegos de escariadores de mano ajustables en caja de madera

Integrado por escariadores de mano n.º 160600.

Número de escariadores 11 13
11O 16 0800 Juego de escariadores de mano ajustables, en caja de madera 2351,59 3337,03 ■
Intervalo de ⌀ mm 8 – 31,5 8 – 45 16 0800
205
