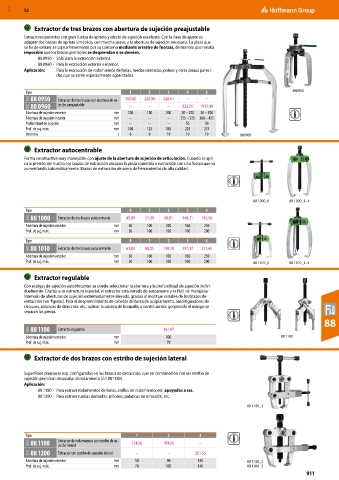

MXD 52

Extractor de tres brazos con abertura de sujeción preajustable
Extractores potentes con gran fuerza de apriete y efecto de sujeción excelente. Con la llave de ajuste se
adaptan los brazos de apriete simétrico, con marcha suave, a la abertura de sujeción necesaria. La pieza que
se ha de extraer se sujeta firmemente por su contorno mediante arrastre de fuerzas, de manera que resulta
imposible que los brazos prensores se desprendan o se desvíen.
88 0950 – Sólo para la extracción exterior.
88 0960 – Para la extracción exterior e interior.
Aplicación: Para la extracción de rodamientos de bolas, ruedas dentadas, poleas y otras piezas pareci-
das que se estén especialmente agarrotadas.

Tipo 1 2 3 4 5 880950
83U 88 0950 Extractor de tres brazos con abertura de su- 150,02 220,90 320,61 – –
83U 88 0960 jeción preajustable – – – 823,76 1917,49
Abertura de sujeción exterior mm 100 150 200 20 – 250 30 – 350
Abertura de sujeción interior mm – – – 225 – 325 300 – 425
Profundidad de sujeción mm – – – 50 50
Prof. de suj. máx. mm 100 125 165 225 275
Potencia t 6 8 10 10 10 880960

Extractor autocentrable
Forma constructiva muy manejable, con ajuste de la abertura de sujeción de articulación. Cuando se apli-
ca la presión del husillo, los brazos de extracción abrazan la pieza sometida a extracción con una fuerza que va
aumentando automáticamente. Brazos de extracción de acero de herramientas de alta calidad.

88 1000_0 88 1000_1–4
Tipo 0 1 2 3 4
83U 88 1000 Extractor de dos brazos autocentrante 49,09 57,99 90,81 140,21 195,58
Abertura de sujeción exterior mm 60 100 120 160 250
Prof. de suj. máx. mm 50 100 120 160 200
Tipo 0 1 2 3 4
83U 88 1010 Extractor de tres brazos autocentrante 61,82 88,05 130,70 197,12 277,65
Abertura de sujeción exterior mm 60 100 120 160 250
Prof. de suj. máx. mm 50 100 120 160 200 88 1010_0 88 1010_1–4

Extractor regulable
Con espigas de sujeción autoblocantes se puede seleccionar la abertura y la profundidad de sujeción indivi-
dualmente. Gracias a su estructura especial, el extractor está dotado de autoamarre y es fácil de manipular
Intervalo de aberturas de sujeción extremadamente elevado, gracias al montaje variable de los brazos de
extracción (ver figuras). Para el desprendimiento de cabezas de barra de acoplamiento, amortiguadores de
choques, palancas de dirección, etc., aplicar la cabeza de horquilla, a continuación, golpeando el mango se
separan las piezas.
88
83U 88 1100 Extractor regulable 161,07
Abertura de sujeción exterior mm 100 88 1100
Prof. de suj. máx. mm 70

Extractor de dos brazos con estribo de sujeción lateral

Superficies prensoras esp. configuradas en los brazos de extracción, que en combinación con un estribo de
sujeción permiten desacuñar el rodamiento (n.º 881180).
Aplicación:
88 1180 – Para extraer rodamientos de bolas, anillos de rodamiento, etc. apoyados a ras.
88 1200 – Para extraer ruedas dentadas, piñones, palancas de dirección, etc.
88 1180_1

Tipo 1 2 3
83U 88 1180 Extractor de rodamientos con estribo de su- 124,56 194,05 –
jeción lateral
83U 88 1200 Extractor con estribo de sujeción lateral – – 261,55
Abertura de sujeción exterior mm 50 90 150 88 1180_2
Prof. de suj. máx. mm 70 100 140 88 1200_3
911
