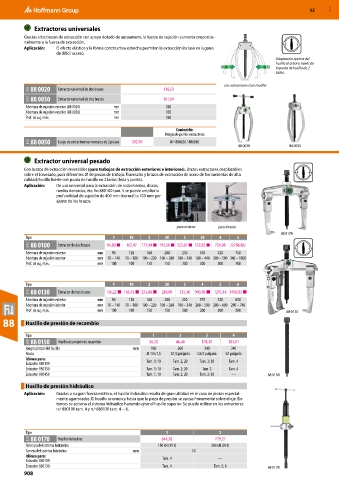

52 MXD

Extractores universales
Gracias a los brazos de extracción con apoyo dotado de autoamarre, la fuerza de sujeción aumenta proporcio-
nalmente a la fuerza de extracción.
Aplicación: El efecto elástico y la forma constructiva estrecha permiten la extracción incluso en lugares
de difícil acceso.
Adaptación óptima del
husillo al árbol a través de
la punta de husillo de 2
lados.

83U 88 0020 Extractor universal de dos brazos 136,53 con autoamarre (con muelle)
83U 88 0030 Extractor universal de tres brazos 161,84
Abertura de sujeción exterior (88 0020) mm 150
Abertura de sujeción exterior (88 0030) mm 120
Prof. de suj. máx. mm 150

Contenido:

Integrado por los extractores
83U 88 0050 Juego de extractores universales de 2 piezas 292,99 N.º 880020 / 880030
88 0020 88 0030
Extractor universal pesado

Con brazos de extracción reversibles (para trabajos de extracción exteriores e interiores). Brazos extractores desplazables
sobre el travesaño, para diferentes ⌀ de piezas de trabajo. Travesaño y brazos de extracción de acero de herramientas de alta
calidad; husillo fuerte con punta de husillo en 2 lados (bola y punta).
Aplicación: De uso universal para la extracción de rodamientos, discos,
ruedas dentadas, etc. En 880100 tam. 5 se puede ampliar la
profundidad de sujeción de 400 mm (normal) a 700 mm por
ajuste de los brazos.

para exterior para interior
88 0100
Tipo 1 10 2 20 3 30 4 5
83U 88 0100 Extractor de dos brazos 94,80 ■ 102,47 177,94 ■ 195,58 ■ 323,67 ■ 352,82 ■ 720,98 (2768,86)
Abertura de sujeción exterior mm 90 120 160 200 250 350 520 750
Abertura de sujeción interior mm 70 – 140 70 – 180 100 – 220 100 – 260 180 – 340 180 – 440 200 – 590 340 – 1000
Prof. de suj. máx. mm 100 100 150 150 200 200 200 700

Tipo 1 10 2 20 3 4 5 6
83U 88 0130 Extractor de tres brazos 136,22 ■ 145,42 ■ 253,88 ■ 286,09 535,36 990,96 ■ 1293,16 1458,83 ■
Abertura de sujeción exterior mm 90 130 160 200 250 375 520 650
Abertura de sujeción interior mm 70 – 140 70 – 180 100 – 220 100 – 260 180 – 340 200 – 500 280 – 600 290 – 740
Prof. de suj. máx. mm 100 100 150 150 200 200 200 200 88 0130
88 Husillo de presión de recambio

Tipo 1 2 3 4
83U 88 0150 Husillo de presión de recambio 36,20 46,48 108,30 181,01
longitud total del husillo mm 160 260 340 340
Rosca M 14×1,5 G1/2 pulgada G3/4 pulgada G1 pulgada
Idóneo para: Tam. 1; 10 Tam. 2; 20 Tam. 3; 30 Tam. 4
Extractor 880100
Extractor 880130 Tam. 1; 10 Tam. 2; 20 Tam. 3 Tam. 4
Extractor 880450 Tam. 1; 10 Tam. 2; 20 Tam. 3; 30 — 88 0150
Husillo de presión hidráulico
Aplicación: Gracias a su gran fuerza estática, el husillo hidráulico resulta de gran utilidad en el caso de piezas especial-
mente agarrotadas. El husillo se enrosca hasta que la pieza de presión se apoya firmemente sobre el eje. En-
tonces se acciona el sistema hidráulico haciendo girar el husillo superior. Se puede utilizar en los extractores
n.º 880100 tam. 4 y n.º 880130 tam. 4 − 6.

Tipo 1 2
83U 88 0170 Husillo hidráulico 644,28 779,27
Potencia del sistema hidráulico 150 kN (15 t) 200 kN (20 t)
Carrera del sistema hidráulico mm 10
Idóneo para: Tam. 4 —
Extractor 880100
Extractor 880130 Tam. 4 Tam. 5; 6 88 0170
908
