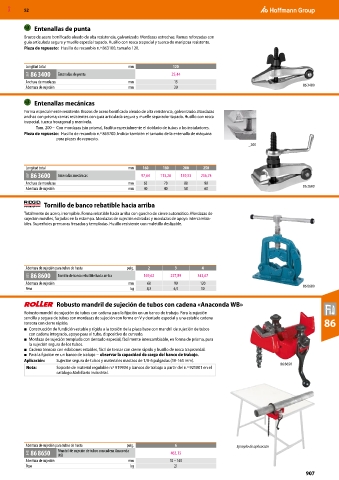

MXD 52

Entenallas de punta
Brazos de acero bonificado aleado de alta resistencia, galvanizado. Mordazas estrechas. Ramas reforzadas con
guía articulada segura y muelle especial tapado. Husillo con rosca trapecial y tuerca de mariposa resistente.
Pieza de repuesto: Husillo de recambio n.º 863100, tamaño 120.

Longitud total mm 120
86F 86 3400 Entenallas de punta 25,44
Anchura de mordazas mm 13
Abertura de sujeción mm 20 86 3400

Entenallas mecánicas
Forma especialmente resistente. Brazos de acero bonificado aleado de alta resistencia, galvanizado. Mordazas
anchas con prisma; ramas resistentes con guía articulada segura y muelle separador tapado. Husillo con rosca
trapecial, tuerca hexagonal y manivela.
Tam. 200 – Con mordazas (sin prisma), facilita especialmente el doblado de tubos a los instaladores.
Pieza de repuesto: Husillo de recambio n.º 863700. Indicar también el tamaño de la entenalla de máquina
para piezas de repuesto.
_200

Longitud total mm 160 180 200 250
86F 86 3600 Entenallas mecánicas 97,64 113,28 139,53 236,74
Anchura de mordazas mm 65 70 80 90
Abertura de sujeción mm 40 40 50 60 86 3600

Tornillo de banco rebatible hacia arriba
Totalmente de acero, irrompible. Forma rebatible hacia arriba con gancho de cierre automático. Mordazas de
sujeción móviles, forjadas en la estampa. Mordazas de sujeción estriadas y mordazas de apoyo intercambia-
bles. Superficies prensoras fresadas y templadas. Husillo resistente con muletilla deslizable.

Abertura de sujeción para tubos de hasta pulg. 2 3 4
83S 86 8600 Tornillo de banco rebatible hacia arriba 169,62 227,89 343,67
Abertura de sujeción mm 60 90 120 86 8600
Peso kg 4,3 6,5 10

Robusto mandril de sujeción de tubos con cadena «Anaconda WB»
Robusto mandril de sujeción de tubos con cadena para la fijación en un banco de trabajo. Para la sujeción
sencilla y segura de tubos con mordazas de sujeción con forma en V y dentado especial y una estable cadena
tensora con cierre rápido. 86
■ Construcción de fundición estable y rígida a la torsión de la placa base con mandril de sujeción de tubos
con cadena integrado, apoyo para el tubo, dispositivo de curvado.
■ Mordaza de sujeción templada con dentado especial, fácilmente intercambiable, en forma de prisma, para
la sujeción segura de los tubos.
■ Cadena tensora con eslabones estables, fácil de tensar con cierre rápido y husillo de rosca trapezoidal.
■ Para la fijación en un banco de trabajo − observar la capacidad de carga del banco de trabajo.
Aplicación: Sujeción segura de tubos y materiales macizos de 1/8-6 pulgadas (10-165 mm).
86 8650
Nota: Soporte de material regulable n.º 919904 y bancos de trabajo a partir del n.º 921001 en el
catálogo Mobiliario industrial.

Abertura de sujeción para tubos de hasta pulg. 6 Ejemplo de aplicación
84B 86 8650 Mandril de sujeción de tubos con cadena Anaconda 463,15
WB
Abertura de sujeción mm 10 – 165
Peso kg 21
907
