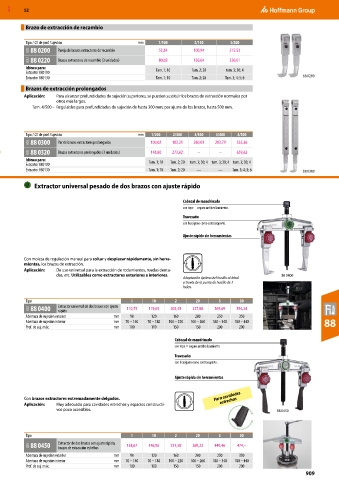

Page 2047 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Brazo de extracción de recambio

Tipo / ⌀ de prof. Sujeción mm 1/100 2/150 3/200
83U 88 0200 Pareja de brazos extractores de recambio 53,84 100,94 215,53

83U 88 0220 Brazos extractores de recambio (3 unidades) 80,69 150,64 320,61
Idóneo para: Tam. 1; 10 Tam. 2; 20 tam. 3; 30; 4
Extractor 880100
Extractor 880130 Tam. 1; 10 Tam. 2; 20 Tam. 3; 4; 5; 6 88 0200

Brazos de extracción prolongados
Aplicación: Para alcanzar profundidades de sujeción superiores, se pueden sustituir los brazos de extracción normales por
otros más largos.
Tam. 4/500 – Regulables para profundidades de sujeción de hasta 300 mm; por ajuste de los brazos, hasta 500 mm.

Tipo / ⌀ de prof. Sujeción mm 1/200 2/300 3/300 3/400 4/500
83U 88 0300 Par de brazos extractores prolongados 100,02 183,31 260,01 283,79 535,36
83U 88 0320 Brazos extractores prolongados (3 unidades) 148,80 273,82 – – 659,62
Idóneo para: Tam. 1; 10 Tam. 2; 20 tam. 3; 30; 4 tam. 3; 30; 4 tam. 3; 30; 4
Extractor 880100
Extractor 880130 Tam. 1; 10 Tam. 2; 20 — — Tam. 3; 4; 5; 6 88 0300

Extractor universal pesado de dos brazos con ajuste rápido

Cabezal de mandrinado
con tope = seguro antideslizamiento.
Travesaño
con hexágono como contrasoporte.

Ajuste rápido sin herramientas

Con moleta de regulación manual para soltar y desplazar rápidamente, sin herra-
mientas, los brazos de extracción.
Aplicación: De uso universal para la extracción de rodamientos, ruedas denta-
das, etc. Utilizables como extractores exteriores e interiores. 88 0400
Adaptación óptima del husillo al árbol
a través de la punta de husillo de 2
lados.
Tipo 1 10 2 20 3 30
83U 88 0400 Extractor universal de dos brazos con ajuste 110,75 119,65 202,49 227,80 369,69 394,24
rápido
Abertura de sujeción exterior mm 90 120 160 200 250 350
Abertura de sujeción interior mm 70 – 140 70 – 180 100 – 220 100 – 260 180 – 340 180 – 440 88
Prof. de suj. máx. mm 100 100 150 150 200 200

Cabezal de mandrinado
con tope = seguro antideslizamiento.

Travesaño
con hexágono como contrasoporte.

Ajuste rápido sin herramientas

Para cavidades
Con brazos extractores extremadamente delgados. estrechas
Aplicación: Muy adecuado para cavidades estrechas y espacios constructi-
vos poco accesibles. 88 0450

Tipo 1 10 2 20 3 30
83U 88 0450 Extractor de dos brazos con ajuste rápido, 138,67 146,96 251,58 269,22 449,46 474,–
brazos de extracción esbeltos
Abertura de sujeción exterior mm 90 120 160 200 250 350
Abertura de sujeción interior mm 70 – 140 70 – 180 100 – 220 100 – 260 180 – 340 180 – 440
Prof. de suj. máx. mm 100 100 150 150 200 200
909
