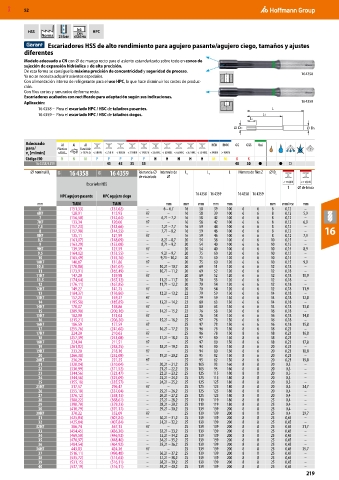

Page 219 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

HSS h6 HPC
DIN
Norma 25 bar 6535 HA
Escariadores HSS de alto rendimiento para agujero pasante/agujero ciego, tamaños y ajustes
diferentes
Modelo adecuado a CN con ⌀ de mango recto para el asiento estandarizado sobre todo en conos de
sujeción de expansión hidráulica o de alta precisión.
De esta forma se consigue la máxima precisión de concentricidad y seguridad de proceso.
Ya no se necesita adquirir asientos especiales. 16 4358
Con alimentación interna de refrigerante para el uso HPC, lo que hace disminuir los costes de produc-
ción.
Con filos cortos y ranurados de forma recta.
Escariadores acabados con rectificado para adaptación según sus indicaciones.
Aplicación: 16 4359
16 4358 – Para el escariado HPC / HSC de taladros pasantes. L
16 4359 – Para el escariado HPC / HSC de taladros ciegos. L1
Lc
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K K
16 4358/ 4359 45 45 35 35 40 30 ● ● ○
⌀ nominal D C 10N 16 4358 10N 16 4359 Tolerancia ⌀ Intervalo de L c L 1 L Número de filos Z ⌀ D s
de escariado ⌀
Escariador HSS < 1100 N < 1100 N
f ⌀ de broca
16 4358 16 4359 16 4358 16 4359
HPC agujero pasante HPC agujero ciego
mm TiAlN TiAlN mm mm mm mm mm mm mm/rev. mm
6 (151,33) (137,62) – 6 – 6,7 16 58 39 100 6 6 8 0,12 –
6H7 128,91 115,93 H7 – 16 58 39 100 6 6 8 0,12 5,9
7 (156,50) (142,64) – 6,71 – 7,2 16 58 42 100 6 6 8 0,12 –
7H7 133,34 120,06 H7 – 16 58 42 100 6 6 8 0,12 6,9
7,5 (157,23) (143,66) – 7,21 – 7,7 16 59 44 100 6 6 8 0,12 –
8 (157,98) (144,55) – 7,71 – 8,2 16 59 46 100 6 6 8 0,12 – 16
8H7 135,11 121,99 H7 – 16 59 46 100 6 6 8 0,12 7,9
8,5 (161,07) (148,09) – 8,21 – 8,7 20 54 38 100 6 6 10 0,15 –
9 (163,29) (152,08) – 8,71 – 9,2 20 54 40 100 6 6 10 0,15 –
9H7 139,39 127,59 H7 – 20 54 40 100 6 6 10 0,15 8,9
9,5 (164,02) (153,55) – 9,21 – 9,7 20 75 60 120 6 6 10 0,15 –
10 (165,49) (155,76) – 9,71 – 10,2 20 75 60 120 6 6 10 0,15 –
10H7 140,87 131,86 H7 – 20 75 60 120 6 6 10 0,15 9,9
10,5 (170,80) (161,07) – 10,21 – 10,7 20 69 51 120 6 6 12 0,18 –
11 (173,91) (165,49) – 10,71 – 11,2 20 69 52 120 6 6 12 0,18 –
11H7 147,20 139,98 H7 – 20 69 52 120 6 6 12 0,18 10,9
11,5 (174,64) (167,12) – 11,21 – 11,7 20 70 53 120 6 6 12 0,18 –
12 (176,11) (167,85) – 11,71 – 12,2 20 70 54 120 6 6 12 0,18 –
12H7 149,27 141,75 H7 – 20 70 54 120 6 6 12 0,18 11,9
13 (184,37) (176,86) – 12,21 – 13,2 22 79 59 130 6 6 14 0,18 –
13H7 157,23 149,27 H7 – 22 79 59 130 6 6 14 0,18 12,8
14 (195,58) (185,85) – 13,21 – 14,2 22 80 63 130 6 6 14 0,18 –
14H7 170,07 158,86 H7 – 22 80 63 130 6 6 14 0,18 13,8
15 (209,90) (200,16) – 14,21 – 15,2 22 76 58 130 6 6 16 0,18 –
15H7 182,90 173,02 H7 – 22 76 58 130 6 6 16 0,18 14,8
16 (215,21) (206,20) – 15,21 – 16,2 25 97 78 150 6 6 16 0,18 –
16H7 186,59 177,59 H7 – 25 97 78 150 6 6 16 0,18 15,8
17 (255,76) (241,60) – 16,21 – 17,2 25 96 78 150 8 6 18 0,23 –
17H7 224,20 210,63 H7 – 25 96 78 150 8 6 18 0,23 16,8
18 (257,39) (243,08) – 17,21 – 18,2 25 97 80 150 8 6 18 0,23 –
18H7 224,94 211,51 H7 – 25 97 80 150 8 6 18 0,23 17,8
19 (261,82) (248,25) – 18,21 – 19,2 25 94 80 150 8 6 20 0,23 –
19H7 233,20 218,16 H7 – 25 94 80 150 8 6 20 0,23 18,8
20 (266,38) (252,08) – 19,21 – 20,2 25 95 82 150 8 6 20 0,23 –
20H7 236,29 221,25 H7 – 25 95 82 150 8 6 20 0,23 19,8
21 (328,04) (310,04) – 20,21 – 21,2 25 105 93 160 8 8 20 0,3 –
22 (330,99) (311,52) – 21,21 – 22,2 25 105 95 160 8 8 20 0,3 –
23 (344,56) (323,47) – 22,21 – 23,2 25 125 115 180 8 8 20 0,3 –
24 (344,56) (325,09) – 23,21 – 24,2 25 125 115 180 8 8 20 0,3 –
25 (355,18) (335,57) – 24,21 – 25,2 25 125 125 180 8 8 20 0,3 –
25H7 317,57 296,47 H7 – 25 125 125 180 8 8 20 0,3 24,7
26 (355,18) (337,04) – 25,21 – 26,2 25 125 125 180 8 8 20 0,4 –
27 (376,12) (358,13) – 26,21 – 27,2 25 125 125 180 8 8 20 0,4 –
28 (388,22) (368,61) – 27,21 – 28,2 25 119 119 180 8 8 25 0,4 –
29 (398,70) (379,23) – 28,21 – 29,2 25 119 119 180 8 8 25 0,4 –
30 (410,79) (391,17) – 29,21 – 30,2 25 139 139 200 8 8 25 0,4 –
30H7 370,22 352,09 H7 – 25 139 139 200 8 8 25 0,4 29,7
31 (425,84) (407,84) – 30,21 – 31,2 25 139 139 200 8 8 25 0,45 –
32 (425,84) (407,84) – 31,21 – 32,2 25 139 139 200 8 8 25 0,45 –
32H7 386,74 367,13 H7 – 25 139 139 200 8 8 25 0,45 31,7
33 (454,45) (436,30) – 32,21 – 33,2 25 139 139 200 8 8 25 0,45 –
34 (469,50) (446,92) – 33,21 – 34,2 25 139 139 200 8 8 25 0,45 –
35 (470,97) (448,40) – 34,21 – 35,2 25 139 139 200 8 8 25 0,45 –
36 (484,54) (464,92) – 35,21 – 36,2 25 139 139 200 8 8 25 0,45 –
36H7 443,83 424,36 H7 – 25 139 139 200 8 8 25 0,45 35,7
37 (516,11) (496,48) – 36,21 – 37,2 25 139 139 200 8 8 25 0,45 –
38 (535,72) (514,63) – 37,21 – 38,2 25 139 139 200 8 8 25 0,45 –
39 (531,15) (516,11) – 38,21 – 39,2 25 139 139 200 8 8 25 0,45 –
40 (537,19) (516,11) – 39,21 – 40,2 25 139 139 200 8 8 25 0,45 –
