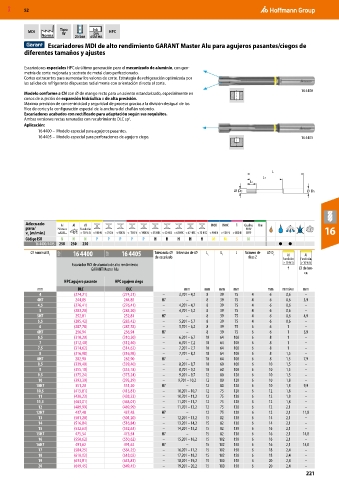

Page 221 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MDI Tipo h6 HPC
DIN
W
Norma 25 bar 6535 HA
Escariadores MDI de alto rendimiento GARANT Master Alu para agujeros pasantes/ciegos de
diferentes tamaños y ajustes

Escariadores especiales HPC de última generación para el mecanizado de aluminio, con geo-
metría de corte mejorada y sustrato de metal duro perfeccionado.
Cortes extracortos para aumentar los valores de corte. Estrategia de refrigeración optimizada por
las salidas de refrigerante dispuestas radialmente con orientación directa al corte.
16 4400
Modelo conforme a CN con ⌀ de mango recto para un asiento estandarizado, especialmente en
conos de sujeción de expansión hidráulica o de alta precisión.
Máxima precisión de concentricidad y seguridad de proceso gracias a la división desigual de los
filos de corte y la configuración especial de la anchura del chaflán redondo.
Escariadores acabados con rectificado para adaptación según sus requisitos.
Ambas versiones rectas ranuradas con recubrimiento DLC sp . 2
Aplicación:
16 4400 – Modelo especial para agujeros pasantes.
16 4405 – Modelo especial para perforaciones de agujero ciego. 16 4405

L
L1
Lc
DC DS

Adecuado
para/ 16
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 4400/ 4405 250 250 250 ● ●
⌀ nominal D C 10P 16 4400 10P 16 4405 Tolerancia ⌀ Intervalo de ⌀ L c L 1 L Número de ⌀ D s Al Al
de escariado filos Z Fundición Fundición
> 10 % Si > 10 % Si
Escariador MDI de aluminio de alto rendimiento
GARANT Master Alu f ⌀ de bro-
ca
HPC agujero pasante HPC agujero ciego
mm DLC DLC mm mm mm mm mm mm/rev. mm
4 (274,21) (274,21) – 3,701 – 4,2 8 39 75 4 6 0,6 –
4H7 244,85 244,85 H7 – 8 39 75 4 6 0,6 3,9
4,5 (276,41) (276,41) – 4,201 – 4,7 8 39 75 4 6 0,6 –
5 (283,20) (283,20) – 4,701 – 5,2 8 39 75 4 6 0,6 –
5H7 252,81 252,81 H7 – 8 39 75 4 6 0,6 4,9
5,5 (285,42) (285,42) – 5,201 – 5,7 8 39 75 4 6 0,6 –
6 (287,78) (287,78) – 5,701 – 6,2 8 39 75 6 6 1 –
6H7 256,94 256,94 H7 – 8 39 75 6 6 1 5,9
6,5 (310,20) (310,20) – 6,201 – 6,7 10 64 100 6 8 1 –
7 (312,40) (312,40) – 6,701 – 7,2 10 64 100 6 8 1 –
7,5 (314,62) (314,62) – 7,201 – 7,7 10 64 100 6 8 1 –
8 (316,98) (316,98) – 7,701 – 8,2 10 64 100 6 8 1,5 –
8H7 282,90 282,90 H7 – 10 64 100 6 8 1,5 7,9
8,5 (339,40) (339,40) – 8,201 – 8,7 10 60 100 6 10 1,5 –
9 (355,18) (355,18) – 8,701 – 9,2 10 60 100 6 10 1,5 –
9,5 (375,24) (375,24) – 9,201 – 9,7 12 80 120 6 10 1,5 –
10 (393,39) (393,39) – 9,701 – 10,2 12 80 120 6 10 1,8 –
10H7 351,20 351,20 H7 – 12 80 120 6 10 1,8 9,9
10,5 (415,81) (415,81) – 10,201 – 10,7 12 75 120 6 12 1,8 –
11 (438,23) (438,23) – 10,701 – 11,2 12 75 120 6 12 1,8 –
11,5 (463,01) (463,01) – 11,201 – 11,7 12 75 120 6 12 1,8 –
12 (489,99) (489,99) – 11,701 – 12,2 12 75 120 6 12 2,1 –
12H7 437,48 437,48 H7 – 12 75 120 6 12 2,1 11,8
13 (501,20) (501,20) – 12,201 – 13,2 15 82 130 6 14 2,1 –
14 (516,84) (516,84) – 13,201 – 14,2 15 82 130 6 14 2,1 –
15 (532,63) (532,63) – 14,201 – 15,2 15 82 130 6 16 2,1 –
15H7 475,54 475,54 H7 – 15 82 130 6 16 2,1 14,8
16 (550,62) (550,62) – 15,201 – 16,2 15 102 150 6 16 2,1 –
16H7 491,62 491,62 H7 – 15 102 150 6 16 2,1 15,8
17 (584,25) (584,25) – 16,201 – 17,2 15 102 150 6 18 2,4 –
18 (618,02) (618,02) – 17,201 – 18,2 15 102 150 6 18 2,4 –
19 (633,81) (633,81) – 18,201 – 19,2 15 100 150 6 20 2,4 –
20 (649,45) (649,45) – 19,201 – 20,2 15 100 150 6 20 2,4 –
221
