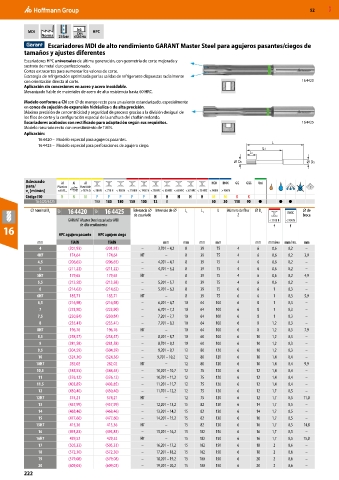

52 MXD

MDI h6 HPC
DIN
Norma 25 bar 6535 HA
Escariadores MDI de alto rendimiento GARANT Master Steel para agujeros pasantes/ciegos de
tamaños y ajustes diferentes
Escariadores HPC universales de última generación, con geometría de corte mejorada y
sustrato de metal duro perfeccionado.
Cortes extracortos para aumentar los valores de corte.
Estrategia de refrigeración optimizada por las salidas de refrigerante dispuestas radialmente
con orientación directa al corte. 16 4420
Aplicación sin concesiones en acero y acero inoxidable.
Mecanizado fiable de materiales de acero de alta resistencia hasta 60 HRC.

Modelo conforme a CN con ⌀ de mango recto para un asiento estandarizado, especialmente
en conos de sujeción de expansión hidráulica o de alta precisión.
Máxima precisión de concentricidad y seguridad de proceso gracias a la división desigual de
los filos de corte y la configuración especial de la anchura del chaflán redondo.
Escariadores acabados con rectificado para adaptación según sus requisitos. 16 4425
Modelo ranurado recto con revestimiento de TiAlN.
Aplicación:
16 4420 – Modelo especial para agujeros pasantes. L
16 4425 – Modelo especial para perforaciones de agujero ciego.
L1
Lc
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K K
16 4420/ 4425 180 180 180 150 100 12 8 50 30 110 90 ● ● ●
⌀ nominal D C 10P 16 4420 10P 16 4425 Tolerancia ⌀ Intervalo de ⌀ L c L 1 L Número de filos ⌀ D s INOX ⌀ de
de escariado Z broca
GARANT Master Steel escariador MDI < 1100 N < 900 N
de alto rendimiento f f
16 HPC agujero pasante HPC agujero ciego
mm TiAlN TiAlN mm mm mm mm mm mm/rev. mm/rev. mm
4 (201,93) (201,93) – 3,701 – 4,2 8 39 75 4 6 0,6 0,2 –
4H7 174,64 174,64 H7 – 8 39 75 4 6 0,6 0,2 3,9
4,5 (206,65) (206,65) – 4,201 – 4,7 8 39 75 4 6 0,6 0,2 –
5 (211,22) (211,22) – 4,701 – 5,2 8 39 75 4 6 0,6 0,2 –
5H7 179,65 179,65 H7 – 8 39 75 4 6 0,6 0,2 4,9
5,5 (213,58) (213,58) – 5,201 – 5,7 8 39 75 4 6 0,6 0,2 –
6 (214,62) (214,62) – 5,701 – 6,2 8 39 75 6 6 1 0,3 –
6H7 185,71 185,71 H7 – 8 39 75 6 6 1 0,3 5,9
6,5 (216,98) (216,98) – 6,201 – 6,7 10 64 100 6 8 1 0,3 –
7 (223,90) (223,90) – 6,701 – 7,2 10 64 100 6 8 1 0,3 –
7,5 (230,84) (230,84) – 7,201 – 7,7 10 64 100 6 8 1 0,3 –
8 (235,41) (235,41) – 7,701 – 8,2 10 64 100 6 8 1,2 0,3 –
8H7 196,76 196,76 H7 – 10 64 100 6 8 1,2 0,3 7,9
8,5 (258,57) (258,57) – 8,201 – 8,7 10 60 100 6 10 1,2 0,3 –
9 (281,58) (281,58) – 8,701 – 9,2 10 60 100 6 10 1,2 0,3 –
9,5 (304,59) (304,59) – 9,201 – 9,7 12 80 120 6 10 1,2 0,3 –
10 (324,36) (324,36) – 9,701 – 10,2 12 80 120 6 10 1,4 0,4 –
10H7 282,02 282,02 H7 – 12 80 120 6 10 1,4 0,4 9,9
10,5 (348,55) (348,55) – 10,201 – 10,7 12 75 120 6 12 1,4 0,4 –
11 (376,12) (376,12) – 10,701 – 11,2 12 75 120 6 12 1,4 0,4 –
11,5 (403,85) (403,85) – 11,201 – 11,7 12 75 120 6 12 1,4 0,4 –
12 (430,40) (430,40) – 11,701 – 12,2 12 75 120 6 12 1,7 0,5 –
12H7 374,21 374,21 H7 – 12 75 120 6 12 1,7 0,5 11,8
13 (457,99) (457,99) – 12,201 – 13,2 15 82 130 6 14 1,7 0,5 –
14 (468,46) (468,46) – 13,201 – 14,2 15 82 130 6 14 1,7 0,5 –
15 (477,60) (477,60) – 14,201 – 15,2 15 82 130 6 16 1,7 0,5 –
15H7 415,36 415,36 H7 – 15 82 130 6 16 1,7 0,5 14,8
16 (493,83) (493,83) – 15,201 – 16,2 15 102 150 6 16 1,7 0,5 –
16H7 429,52 429,52 H7 – 15 102 150 6 16 1,7 0,5 15,8
17 (505,33) (505,33) – 16,201 – 17,2 15 102 150 6 18 2 0,6 –
18 (572,30) (572,30) – 17,201 – 18,2 15 102 150 6 18 2 0,6 –
19 (579,08) (579,08) – 18,201 – 19,2 15 100 150 6 20 2 0,6 –
20 (609,03) (609,03) – 19,201 – 20,2 15 100 150 6 20 2 0,6 –
