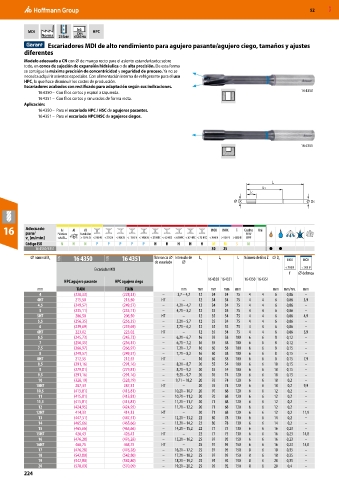

52 MXD

MDI h6 HPC
DIN
Norma 25 bar 6535 HA
Escariadores MDI de alto rendimiento para agujero pasante/agujero ciego, tamaños y ajustes
diferentes
Modelo adecuado a CN con ⌀ de mango recto para el asiento estandarizado; sobre
todo, en conos de sujeción de expansión hidráulica o de alta precisión. De esta forma
se consigue la máxima precisión de concentricidad y seguridad de proceso. Ya no se
necesita adquirir asientos especiales. Con alimentación interna de refrigerante para el uso
HPC, lo que hace disminuir los costes de producción.
Escariadores acabados con rectificado para adaptación según sus indicaciones.
16 4350 – Con filos cortos y espiral a izquierda. 16 4350
16 4351 – Con filos cortos y ranurados de forma recta.
Aplicación:
16 4350 – Para el escariado HPC / HSC de agujeros pasantes.
16 4351 – Para el escariado HPC/HSC de agujeros ciegos.

16 4351

L
L1
Lc
DC DS

16 Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 4350/ 4351 30 25 ● ●
⌀ nominal D C 10N 16 4350 10N 16 4351 Tolerancia ⌀ Intervalo de L c L 1 L Número de filos Z ⌀ D s INOX INOX
de escariado ⌀
Escariador MDI < 900 N < 900 N
f ⌀ de broca
16 4350 16 4351 16 4350 16 4351
HPC agujero pasante HPC agujero ciego
mm TiAlN TiAlN mm mm mm mm mm mm mm/rev. mm
4 (228,33) (228,33) – 3,7 – 4,2 12 34 34 75 4 4 6 0,06 –
4H7 215,50 215,50 H7 – 12 34 34 75 4 4 6 0,06 3,9
4,5 (249,57) (249,57) – 4,21 – 4,7 12 34 34 75 4 4 6 0,06 –
5 (235,11) (235,11) – 4,71 – 5,2 12 35 34 75 4 4 6 0,06 –
5H7 206,50 206,50 H7 – 12 35 34 75 4 4 6 0,06 4,9
5,5 (256,35) (256,35) – 5,21 – 5,7 12 35 34 75 4 4 6 0,06 –
6 (239,69) (239,69) – 5,71 – 6,2 12 35 34 75 4 4 6 0,06 –
6H7 223,02 223,02 H7 – 12 35 34 75 4 4 6 0,06 5,9
6,5 (245,73) (245,73) – 6,21 – 6,7 16 59 58 100 6 6 8 0,12 –
7 (256,35) (256,35) – 6,71 – 7,2 16 59 58 100 6 6 8 0,12 –
7,5 (266,97) (266,97) – 7,21 – 7,7 16 60 58 100 6 6 8 0,15 –
8 (249,57) (249,57) – 7,71 – 8,2 16 60 58 100 6 6 8 0,15 –
8H7 212,55 212,55 H7 – 16 60 58 100 6 6 8 0,15 7,9
8,5 (291,16) (291,16) – 8,21 – 8,7 20 55 54 100 6 6 10 0,15 –
9 (279,81) (279,81) – 8,71 – 9,2 20 55 54 100 6 6 10 0,15 –
9,5 (291,16) (291,16) – 9,21 – 9,7 20 76 74 120 6 6 10 0,15 –
10 (328,19) (328,19) – 9,71 – 10,2 20 76 74 120 6 6 10 0,2 –
10H7 287,33 287,33 H7 – 20 76 74 120 6 6 10 0,2 9,9
10,5 (415,81) (415,81) – 10,21 – 10,7 20 70 68 120 6 6 12 0,2 –
11 (415,81) (415,81) – 10,71 – 11,2 20 70 68 120 6 6 12 0,2 –
11,5 (415,81) (415,81) – 11,21 – 11,7 20 71 68 120 6 6 12 0,2 –
12 (424,95) (424,95) – 11,71 – 12,2 20 71 68 120 6 6 12 0,2 –
12H7 414,33 414,33 H7 – 20 71 68 120 6 6 12 0,2 11,9
13 (447,51) (447,51) – 12,21 – 13,2 22 80 78 130 6 6 14 0,2 –
14 (465,66) (465,66) – 13,21 – 14,2 22 80 78 130 6 6 14 0,2 –
15 (465,66) (465,66) – 14,21 – 15,2 22 77 75 130 6 6 16 0,23 –
15H7 426,43 426,43 H7 – 22 77 75 130 6 6 16 0,23 14,8
16 (476,28) (476,28) – 15,21 – 16,2 25 97 95 150 6 6 16 0,23 –
16H7 468,75 468,75 H7 – 25 97 95 150 6 6 16 0,23 15,8
17 (476,28) (476,28) – 16,21 – 17,2 25 97 95 150 8 6 18 0,35 –
18 (542,80) (542,80) – 17,21 – 18,2 25 97 95 150 8 6 18 0,35 –
19 (542,80) (542,80) – 18,21 – 19,2 25 95 92 150 8 6 20 0,35 –
20 (570,09) (570,09) – 19,21 – 20,2 25 95 92 150 8 6 20 0,4 –
224
