MXD 52

MDI h6 HPC
DIN
Norma 25 bar 6535 HA

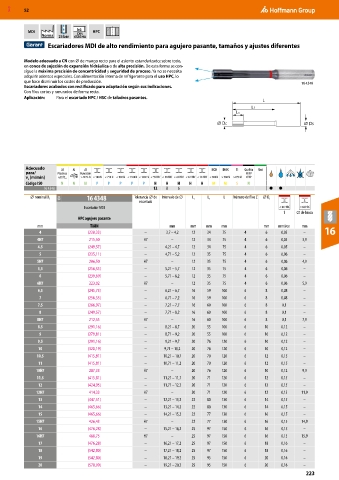

Escariadores MDI de alto rendimiento para agujero pasante, tamaños y ajustes diferentes

Modelo adecuado a CN con ⌀ de mango recto para el asiento estandarizado; sobre todo,
en conos de sujeción de expansión hidráulica o de alta precisión. De esta forma se con-
sigue la máxima precisión de concentricidad y seguridad de proceso. Ya no se necesita
adquirir asientos especiales. Con alimentación interna de refrigerante para el uso HPC, lo
que hace disminuir los costes de producción. 16 4348
Escariadores acabados con rectificado para adaptación según sus indicaciones.
Con filos cortos y ranurados de forma recta.
Aplicación: Para el escariado HPC / HSC de taladros pasantes.
L
L1
Lc

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
16 4348 12 8 6 ● ●
⌀ nominal D C 10N 16 4348 Tolerancia ⌀ de Intervalo de ⌀ L c L 1 L Número de filos Z ⌀ D s
escariado
Escariador MDI
f ⌀ de broca
HPC agujero pasante
mm TiAlN mm mm mm mm mm mm/rev. mm
4 (228,33) – 3,7 – 4,2 12 34 75 4 6 0,05 – 16
4H7 215,50 H7 – 12 34 75 4 6 0,05 3,9
4,5 (249,57) – 4,21 – 4,7 12 34 75 4 6 0,05 –
5 (235,11) – 4,71 – 5,2 12 35 75 4 6 0,06 –
5H7 206,50 H7 – 12 35 75 4 6 0,06 4,9
5,5 (256,35) – 5,21 – 5,7 12 35 75 4 6 0,06 –
6 (239,69) – 5,71 – 6,2 12 35 75 4 6 0,06 –
6H7 223,02 H7 – 12 35 75 4 6 0,06 5,9
6,5 (245,73) – 6,21 – 6,7 16 59 100 6 8 0,08 –
7 (256,35) – 6,71 – 7,2 16 59 100 6 8 0,08 –
7,5 (266,97) – 7,21 – 7,7 16 60 100 6 8 0,1 –
8 (249,57) – 7,71 – 8,2 16 60 100 6 8 0,1 –
8H7 212,55 H7 – 16 60 100 6 8 0,1 7,9
8,5 (291,16) – 8,21 – 8,7 20 55 100 6 10 0,12 –
9 (279,81) – 8,71 – 9,2 20 55 100 6 10 0,12 –
9,5 (291,16) – 9,21 – 9,7 20 76 120 6 10 0,12 –
10 (328,19) – 9,71 – 10,2 20 76 120 6 10 0,12 –
10,5 (415,81) – 10,21 – 10,7 20 70 120 6 12 0,15 –
11 (415,81) – 10,71 – 11,2 20 70 120 6 12 0,15 –
10H7 287,33 H7 – 20 76 120 6 10 0,12 9,9
11,5 (415,81) – 11,21 – 11,7 20 71 120 6 12 0,15 –
12 (424,95) – 11,71 – 12,2 20 71 120 6 12 0,15 –
12H7 414,33 H7 – 20 71 120 6 12 0,15 11,9
13 (447,51) – 12,21 – 13,2 22 80 130 6 14 0,15 –
14 (465,66) – 13,21 – 14,2 22 80 130 6 14 0,15 –
15 (465,66) – 14,21 – 15,2 22 77 130 6 16 0,15 –
15H7 426,43 H7 – 22 77 130 6 16 0,15 14,9
16 (476,28) – 15,21 – 16,2 25 97 150 6 16 0,15 –
16H7 468,75 H7 – 25 97 150 6 16 0,15 15,9
17 (476,28) – 16,21 – 17,2 25 97 150 6 18 0,16 –
18 (542,80) – 17,21 – 18,2 25 97 150 6 18 0,16 –
19 (542,80) – 18,21 – 19,2 25 95 150 6 20 0,16 –
20 (570,09) – 19,21 – 20,2 25 95 150 6 20 0,16 –
223
