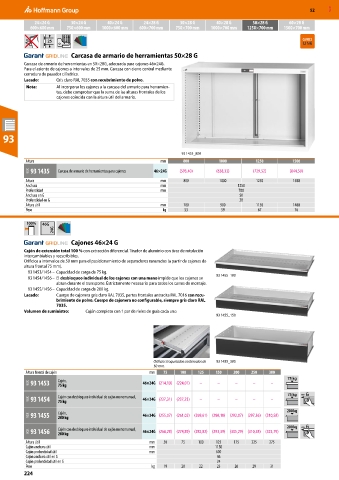

52 MXD
24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
25

Carcasa de armario de herramientas 50×28 G
Carcasa de armario de herramientas en 50×28G, adecuada para cajones 46×24G.
Para el asiento de cajones a intervalos de 25 mm. Carcasa con cierre central mediante
cerradura de pasador cilíndrico.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Al incorporar los cajones a la carcasa del armario para herramien-
tas, debe comprobar que la suma de las alturas frontales de los
cajones coincida con la altura útil del armario.

93

93 1435_800
Altura mm 800 1000 1250 1500
9GK 93 1435 Carcasa de armario de herramientas para cajones 46×24G (593,40) (638,33) (729,52) (844,50)
Altura mm 800 1000 1250 1500
Anchura mm 1250
Profundidad mm 700
Anchura en G 50
Profundidad en G 28
Altura útil mm 700 900 1150 1400
Peso kg 53 59 67 76

100% 46G
24G
Cajones 46×24 G
Cajón de extensión total 100 % con extracción diferencial. Tirador de aluminio con tiras de rotulación
intercambiables y reescribibles.
Orificios a intervalos de 50 mm para el posicionamiento de separadores ranurados (a partir de cajones de
altura frontal 75 mm).
93 1453/1454 – Capacidad de carga de 75 kg. 93 1455_100
93 1454/1456 – El desbloqueo individual de los cajones con una mano impide que los cajones se
abran durante el transporte. Estrictamente necesario para todos los carros de montaje.
93 1455/1456 – Capacidad de carga de 200 kg.
Lacado: Cuerpo de cajonera gris claro RAL 7035, partes frontales antracita RAL 7016 con recu-
brimiento de polvo. Cuerpo de cajonera no configurable, siempre gris claro RAL
7035.
Volumen de suministro: Cajón completo con 1 par de rieles de guía cada uno.
93 1455_150

Orificios troquelados a intervalos de 93 1455_300
50 mm.
Altura frontal de cajón mm 75 100 125 150 200 250 300
75 kg
9GK 93 1453 Cajón, 46×24G (214,10) (224,01) – – – – –
75 kg
75 kg
9GK 93 1454 Cajón con desbloqueo individual de cajón monomanual, 46×24G (227,31) (237,23) – – – – –
75 kg
200 kg
9GK 93 1455 Cajón, 46×24G (255,07) (261,02) (269,61) (280,18) (292,07) (297,36) (310,58)
200 kg
9GK 93 1456 Cajón con desbloqueo individual de cajón monomanual, 46×24G (268,28) (274,89) (282,82) (293,39) (305,29) (310,58) (323,79) 200 kg
200 kg
Altura útil mm 50 75 100 125 175 225 275
Cajón anchura útil mm 1150
Cajón profundidad útil mm 600
Cajón anchura útil en G 46
Cajón profundidad útil en G 24
Peso kg 19 20 22 23 26 29 31
224
