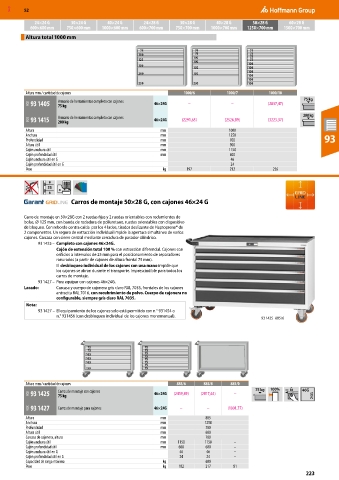

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
Altura total 1000 mm

Altura mm / cantidad de cajones 1000/6 1000/7 1000/10
9GK 93 1405 Armario de herramientas completo con cajones 46×24G – – (2837,47) 75 kg
75 kg
200 kg
9GK 93 1415 Armario de herramientas completo con cajones 46×24G (2291,65) (2526,89) (3223,37)
200 kg
Altura mm 1000
Anchura mm 1250 93
Profundidad mm 700
Altura útil mm 900
Cajón anchura útil mm 1150
Cajón profundidad útil mm 600
Cajón anchura útil en G 46
Cajón profundidad útil en G 24
Peso kg 197 212 256

25

Carros de montaje 50×28 G, con cajones 46×24 G

Carro de montaje en 50×28G con 2 ruedas fijas y 2 ruedas orientables con rodamientos de
bolas, ⌀ 125 mm, con banda de rodadura de poliuretano, ruedas orientables con dispositivo
de bloqueo. Con reborde contra caída por los 4 lados, tirador deslizante de Haptoprene® de
2 componentes. Un seguro de extracción individual impide la apertura simultánea de varios
cajones. Carcasa con cierre central mediante cerradura de pasador cilíndrico.
93 1425 – Completo con cajones 46×24G.
Cajón de extensión total 100 % con extracción diferencial. Cajones con
orificios a intervalos de 25 mm para el posicionamiento de separadores
ranurados (a partir de cajones de altura frontal 75 mm).
El desbloqueo individual de los cajones con una mano impide que
los cajones se abran durante el transporte. Imprescindible para todos los
carros de montaje.
93 1427 – Para equipar con cajones 46×24G.
Lacado: Carcasa y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones
antracita RAL 7016, con recubrimiento de polvo. Cuerpo de cajonera no
configurable, siempre gris claro RAL 7035.
Nota:
93 1427 – El equipamiento de los cajones solo está permitido con n.° 931454 o
n.° 931456 (con desbloqueo individual de los cajones monomanual). 93 1425_885/6

Altura mm / cantidad de cajones 885/6 885/8 885/0
9GK 93 1425 Carros de montaje con cajones 46×24G (2459,49) (2817,64) – 75 kg 100% 46G 24G
75 kg
9GK 93 1427 Carros de montaje para cajones 46×24G – – (1001,77)
Altura mm 885
Anchura mm 1250
Profundidad mm 700
Altura útil mm 600
Carcasa de cajonera, altura mm 700
Cajón anchura útil mm 1150 1150 –
Cajón profundidad útil mm 600 600 –
Cajón anchura útil en G 46 46 –
Cajón profundidad útil en G 24 24 –
Capacidad de carga máxima kg 600
Peso kg 182 217 81
223
