MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
200 kg 100% 56G
24G

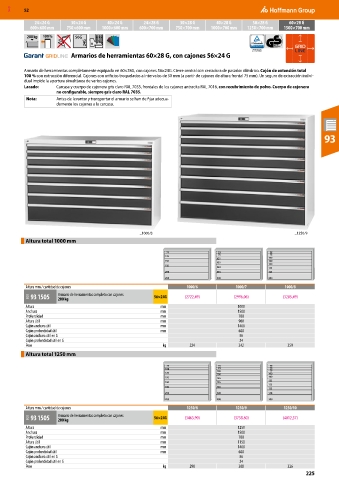

Armarios de herramientas 60×28 G, con cajones 56×24 G

Armario de herramientas completamente equipado en 60×28G, con cajones 56×24G. Cierre central con cerradura de pasador cilíndrico. Cajón de extensión total
100 % con extracción diferencial. Cajones con orificios troquelados a intervalos de 50 mm (a partir de cajones de altura frontal 75 mm). Un seguro de extracción indivi-
dual impide la apertura simultánea de varios cajones.
Lacado: Carcasa y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones antracita RAL 7016, con recubrimiento de polvo. Cuerpo de cajonera
no configurable, siempre gris claro RAL 7035.
Nota: Antes de levantar y transportar el armario se han de fijar adecua-
damente los cajones a la carcasa.

93

_1000/8 _1250/9
Altura total 1000 mm

Altura mm / cantidad de cajones 1000/6 1000/7 1000/8
9GK 93 1505 Armario de herramientas completo con cajones 56×24G (2722,49) (2996,06) (3285,49)
200 kg
Altura mm 1000
Anchura mm 1500
Profundidad mm 700
Altura útil mm 900
Cajón anchura útil mm 1400
Cajón profundidad útil mm 600
Cajón anchura útil en G 56
Cajón profundidad útil en G 24
Peso kg 224 242 259
Altura total 1250 mm

Altura mm / cantidad de cajones 1250/8 1250/9 1250/10
9GK 93 1505 Armario de herramientas completo con cajones 56×24G (3463,90) (3738,80) (4012,37)
200 kg
Altura mm 1250
Anchura mm 1500
Profundidad mm 700
Altura útil mm 1150
Cajón anchura útil mm 1400
Cajón profundidad útil mm 600
Cajón anchura útil en G 56
Cajón profundidad útil en G 24
Peso kg 290 308 326
225
