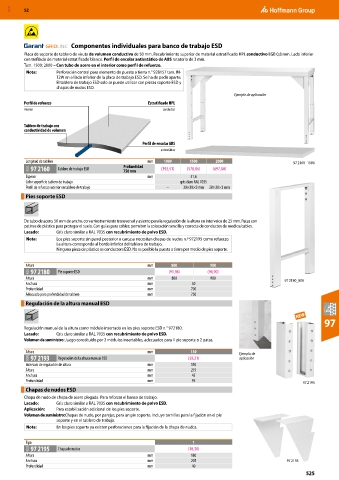

MXD 52

Componentes individuales para banco de trabajo ESD
Placa de soporte de tablero de viruta de volumen conductivo de 50 mm. Recubrimiento superior de material estratificado HPL conductivo EGB 0,8 mm. Lado inferior
con trefilado de material estratificado blanco. Perfil de encolar antiestático de ABS rotatorio de 3 mm.
Tam. 1500; 2000 – Con tubo de acero en el interior como perfil de refuerzo.
Nota: Perforación central para elemento de puesta a tierra n.° 928157 tam. IN-
T2W en el lado inferior de la placa de trabajo ESD. Se ha de pedir aparte.
El tablero de trabajo ESD solo se puede utilizar con piezas soporte ESD y
chapas de nudos ESD.
Ejemplo de aplicación
Perfil de refuerzo Estratificado HPL
interior conductor

Tablero de trabajo con
conductividad de volumen

Perfil de encolar ABS
antiestático

Longitud de tablero mm 1000 1500 2000 97 2160_1500
9GG 97 2160 Tablero de trabajo ESD Profundidad (392,51) (578,86) (697,80)
750 mm
Espesor mm 51,6
Color superficie tablero de trabajo gris claro RAL 7035
Perfil de refuerzo interior en tablero de trabajo – 30×30×3 mm 30×30×3 mm
Pies soporte ESD

De tubo de acero, 50 mm de ancho, con arriostramiento transversal y asiento para la regulación de la altura en intervalos de 25 mm. Patas con
patines de plástico para proteger el suelo. Con guías para cables; permiten la colocación sencilla y correcta de conductos de medios/cables.
Lacado: Gris claro similar a RAL 7035 con recubrimiento de polvo ESD.
Nota: Los pies soporte sin panel posterior o carcasa necesitan chapas de nudos n.º 972195 como refuerzo.
La altura corresponde al borde inferior del tablero de trabajo.
Ninguna pieza de plástico es conductora ESD. No es posible la puesta a tierra por medio de pies soporte.

Altura mm 800 900
9GG 97 2180 Pie soporte ESD (91,98) (94,90)
Altura mm 800 900 97 2180_800
Anchura mm 50
Profundidad mm 700
Adecuado para profundidad de tablero mm 750
Regulación de la altura manual ESD

97
Regulación manual de la altura como módulo insertado en los pies soporte ESD n.° 972180.
Lacado: Gris claro similar a RAL 7035 con recubrimiento de polvo ESD.
Volumen de suministro: Juego constituido por 2 módulos insertables, adecuados para 1 pie soporte o 2 patas.
Altura mm 150 Ejemplo de
9GW 97 2193 Regulación de la altura manual ESD (59,21) aplicación
Intervalo de regulación de altura mm 150
Altura mm 275
Anchura mm 45
Profundidad mm 95 97 2193
Chapas de nudos ESD
Chapa de nudo de chapa de acero plegada. Para reforzar el banco de trabajo.
Lacado: Gris claro similar a RAL 7035 con recubrimiento de polvo ESD.
Aplicación: Para estabilización adicional de los pies soporte.
Volumen de suministro: Chapas de nudo, por parejas, para un pie soporte. Incluye tornillos para la fijación en el pie
soporte y en el tablero de trabajo.
Nota: En los pies soporte ya existen perforaciones para la fijación de la chapa de nudos.

Tipo 1
9GG 97 2195 Chapa de nudos (18,30)
Altura mm 180
Anchura mm 205 97 2195
Profundidad mm 40
525
