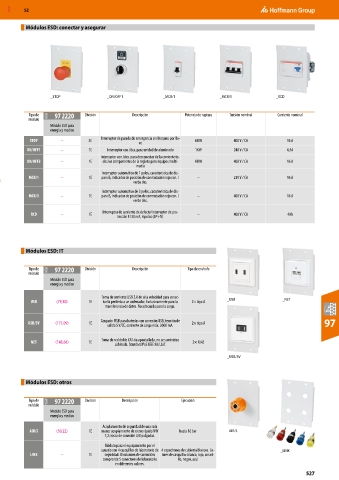

Page 2867 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Módulos ESD: conectar y asegurar

_STOP _ON/OFF1 _MCB/1 _MCB/3 _RCD

Tipo de 9GW 97 2220 División Descripción Potencia de ruptura Tensión nominal Corriente nominal
módulo
Módulo ESD para
energía y medios
Interruptor de parada de emergencia sin bloqueo por lla-
STOP – 2E 4 KW 400 V / CA 16 A
ve
ON/OFF1 – 1E Interruptor con./des. para unidad de alumbrado 1KW 240 V / CA 4,5A
Interruptor con./des. para desconectar de la corriente to-
ON/OFF2 – 1E dos los componentes de la regleta para equipos multi- 4 KW 400 V / CA 16 A
media
Interruptor automático de 1 polos, característica de dis-
MCB/1 – 1E paro B, indicador de posición de conmutación rojo con. / – 230 V / CA 16 A
verde des.
Interruptor automático de 3 polos, característica de dis-
MCB/3 – 1E paro B, indicador de posición de conmutación rojo con. / – 400 V / CA 16 A
verde des.

Interruptor de corriente de defecto/interruptor de pro-
RCD – 1E – 400 V / CA 40A
tección FI 30 mA, 4 polos (3P+N)

Módulos ESD: IT

Tipo de 9GW 97 2220 División Descripción Tipo de enchufe
módulo
Módulo ESD para
energía y medios

Toma de corriente USB 2.0 de alta velocidad para conec- _USB _NET
USB (79,30) 1E tar la periferia a un ordenador. Exclusivamente para la 2× tipo A
transferencia de datos. No adecuada para la carga.

Cargador USB para baterías con conexión USB, tensión de
USB/5V (177,09) 1E 2× tipo A 97
salida 5 V/CC, corriente de carga máx. 3000 mA.
Toma de red doble CAT-6a apantallada, no se suministra
NET (148,68) 1E 2× RJ45
cableada. Standard PoE IEEE 802.3af.
_USB/5V

Módulos ESD: otros

Tipo de 9GW 97 2220 División Descripción Ejecución
módulo
Módulo ESD para
energía y medios
Acoplamiento de seguridad de una sola
AIR/S (50,22) 1E mano; acoplamiento de cierre rápido NW hasta 16 bar _AIR/S
7,2; rosca de conexión 3/8 pulgadas.
Módulo para el equipamiento por el
usuario con 4 casquillos de laboratorio de 4 capuchones de cubierta blancos. Co- _LINK
LINK – 1E seguridad. El volumen de suministro lores de casquillo: blanco, rojo, amari-
comprende 5 conectores de laboratorio llo, negro, azul
en diferentes colores.
527
