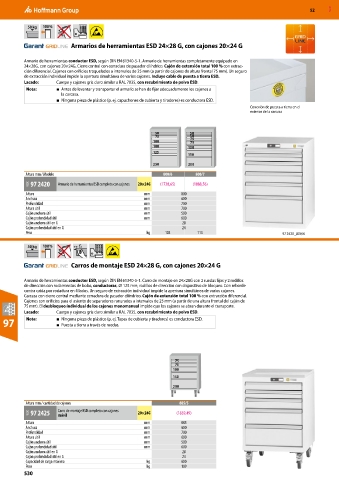

Page 2870 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

50 kg 100%

Armarios de herramientas ESD 24×28 G, con cajones 20×24 G

Armario de herramientas conductor ESD, según DIN EN 61340-5-1. Armario de herramientas completamente equipado en
24×28G, con cajones 20×24G. Cierre central con cerradura de pasador cilíndrico. Cajón de extensión total 100 % con extrac-
ción diferencial. Cajones con orificios troquelados a intervalos de 25 mm (a partir de cajones de altura frontal 75 mm). Un seguro
de extracción individual impide la apertura simultánea de varios cajones. Incluye cable de puesta a tierra ESD.
Lacado: Cuerpo y cajones gris claro similar a RAL 7035, con recubrimiento de polvo ESD.
Nota: ■ Antes de levantar y transportar el armario se han de fijar adecuadamente los cajones a
la carcasa.
■ Ninguna pieza de plástico (p. ej. capuchones de cubierta y tiradores) es conductora ESD.
Conexión de puesta a tierra en el
exterior de la carcasa

Altura mm / Modelo 800/6 800/7
9GK 97 2420 Armario de herramientas ESD completo con cajones 20×24G (1728,65) (1888,56)
Altura mm 800
Anchura mm 600
Profundidad mm 700
Altura útil mm 700
Cajón anchura útil mm 500
Cajón profundidad útil mm 600
Cajón anchura útil en G 20
Cajón profundidad útil en G 24
Peso kg 104 113 97 2420_800/6

50 kg 100%

Carros de montaje ESD 24×28 G, con cajones 20×24 G

Armario de herramientas conductor ESD, según DIN EN 61340-5-1. Carro de montaje en 24×28G con 2 ruedas fijas y 2 rodillos
de dirección con rodamientos de bolas, conductoras, ⌀ 125 mm; rodillos de dirección con dispositivo de bloqueo. Con reborde
contra caída por rodadura en 4 lados. Un seguro de extracción individual impide la apertura simultánea de varios cajones.
Carcasa con cierre central mediante cerradura de pasador cilíndrico. Cajón de extensión total 100 % con extracción diferencial.
Cajones con orificios para el asiento de separadores ranurados a intervalos de 25 mm (a partir de una altura frontal del cajón de
75 mm). El desbloqueo individual de los cajones monomanual impide que los cajones se abran durante el transporte.
Lacado: Cuerpo y cajones gris claro similar a RAL 7035, con recubrimiento de polvo ESD.
97 Nota: ■ Ninguna pieza de plástico (p. ej. Tapas de cubierta y tiradores) es conductora ESD.
Puesta a tierra a través de ruedas.
■

Altura mm / cantidad de cajones 885/5
9GK 97 2425 Carro de montaje ESD completo con cajones 20×24G (1859,49)
móvil
Altura mm 885
Anchura mm 600
Profundidad mm 700
Altura útil mm 600
Cajón anchura útil mm 500
Cajón profundidad útil mm 600
Cajón anchura útil en G 20
Cajón profundidad útil en G 24
Capacidad de carga máxima kg 600
Peso kg 109
530
