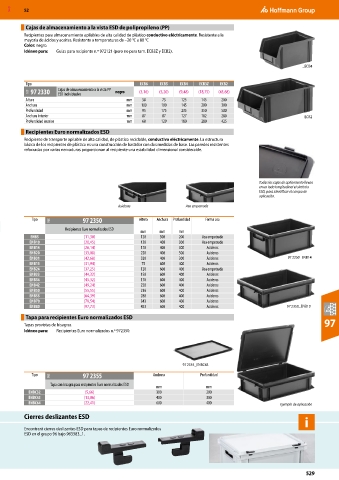

Page 2869 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Cajas de almacenamiento a la vista ESD de polipropileno (PP)
Recipientes para almacenamiento apilables de alta calidad de plástico conductivo eléctricamente. Resistente a la
mayoría de ácidos y aceites. Resistente a temperaturas de –20 °C a 80 °C
Color: negro.
Idóneo para: Guías para recipiente n.º 972121 (pero no para tam. ECB3Z y ECB2).

_ECB4

Tipo ECB6 ECB5 ECB4 ECB3Z ECB2
91F 97 2330 Cajas de almacenamiento a la vista PP negro (3,16) (5,20) (9,48) (18,75) (43,68)
ESD individuales
Altura mm 50 75 125 145 200
Anchura mm 100 100 145 200 300
Profundidad mm 95 175 235 350 500
Anchura interior mm 87 87 127 182 280 _ECB2
Profundidad interior mm 60 129 180 280 425
Recipientes Euro normalizados ESD
Recipiente de transporte apilable de alta calidad, de plástico reciclable, conductivo eléctricamente. La estructura
básica de los recipientes de plástico es una construcción de bastidor con dos medidas de base. Las paredes resistentes
reforzadas por varias nervaduras proporcionan al recipiente una estabilidad dimensional considerable.

Todas las cajas de apilamiento llevan
en un lado longitudinal el símbolo
ESD, para identificar el campo de
aplicación.
Asideros Asa empotrada

Tipo 96E 97 2350 Altura Anchura Profundidad Forma asa
¡Entorno de trabajo perfectamente adaptado!
i Recipientes Euro normalizados ESD mm mm mm
ENB5
(20,45)
300
Asa empotrada
400
ENB10 (11,30) 120 300 200 Asa empotrada
120
ENB14 (26,14) 170 400 300 Asideros
ENB20 (33,08) 220 400 300 Asideros
ENB31 (42,68) 320 400 300 Asideros 97 2350_ENB14
ENB15 (31,94) 75 600 400 Asideros
ENB24 (37,25) 120 600 400 Asa empotrada
ENB33 (44,32) 150 600 400 Asideros
ENB34 (45,32) 170 600 400 Asideros
ENB42 (49,24) 220 600 400 Asideros
ENB50 (55,55) 236 600 400 Asideros
ENB55 (64,39) 280 600 400 Asideros
ENB70 (79,54) 343 600 400 Asideros
ENB80 (97,73) 423 600 400 Asideros 97 2350_ENB10
Tapa para recipientes Euro normalizados ESD
Tapas provistas de bisagras. 97
Idóneo para: Recipientes Euro normalizados n.º 972350.

97 2355_ENBC43
Tipo 96E 97 2355 Anchura Profundidad
Tapa con bisagra para recipientes Euro normalizados ESD
mm mm
ENBC32 (5,66) 300 200
ENBC43 (13,06) 400 300
ENBC64 (22,41) 600 400 Ejemplo de aplicación
Cierres deslizantes ESD

Encontrará cierres deslizantes ESD para tapas de recipientes Euro normalizados
ESD en el grupo 96 bajo 963383_1.

529
