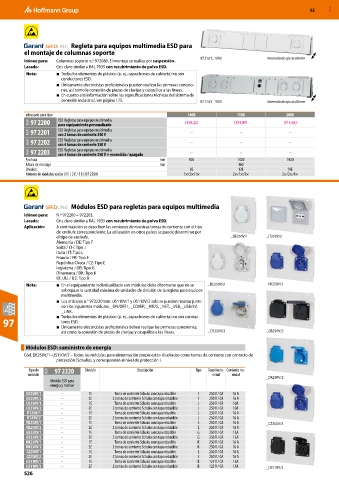

Page 2866 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Regleta para equipos multimedia ESD para
el montaje de columnas soporte
97 2161_1000 Intervalo de ajuste 60 mm
Idóneo para: Columnas soporte n.º 972080. El montaje se realiza por suspensión.
Lacado: Gris claro similar a RAL 7035 con recubrimiento de polvo ESD.
Nota: ■ Todos los elementos de plástico (p. ej., capuchones de cubierta) no son
conductores ESD.
■ Únicamente electricistas profesionales pueden realizar las primeras conexio-
nes, así como la conexión de piezas de clavijas y casquillos a las líneas.
■ En cuanto a la información sobre las especificaciones técnicas del sistema de
conexión industrial, ver página 175. 97 2163_1000 Intervalo de ajuste 60 mm

adecuado para tipo 1000 1500 2000
9GW 97 2200 ESD Regletas para equipos multimedia (350,22) (393,84) (413,66)
para equipamiento personalizado
9GW 97 2201 ESD Regletas para equipos multimedia – – –
con 2 tomas de corriente 250 V
9GW 97 2202 ESD Regletas para equipos multimedia – – –
con 4 tomas de corriente 250 V
9GW 97 2203 ESD Regletas para equipos multimedia – – –
con 4 tomas de corriente 250 V + encendido / apagado
Anchura mm 920 1420 1920
Altura de montaje mm 160
División 8E 13E 18E
Número de módulos vacíos (1 E / 2 E / 3 E) (97 2200) 1×/2×/1× 2×/1×/3× 2×/2×/4×

Módulos ESD para regletas para equipos multimedia
Idóneo para: N.º 972200 – 972203.
Lacado: Gris claro similar a RAL 7035 con recubrimiento de polvo ESD.
Aplicación: A continuación se describen las versiones de nuestras tomas de corriente con el tipo
de enchufe correspondiente. La utilización en otros países se puede determinar por
el tipo de enchufe. _DE250V/1 _IT250V/2
Alemania / DE: Tipo F
Suiza / CH: Tipo J
Italia / IT: Tipo L
Francia / FR: Tipo E
República Checa / CZ: Tipo E
Inglaterra / GB: Tipo G
Dinamarca / DK: Tipo K
EE. UU. / US: Tipo B
Nota: ■ En el equipamiento individualizado con módulos debe observarse que no se _DE250V/2 _FR250V/2
sobrepase la cantidad máxima de unidades de división de la regleta para equipos
multimedia.
■ Los artículos n.° 972220 tam. US110V/1 y US110V/2 solo se pueden montar junto
con los siguientes módulos: _ON/OFF1, _COVER, _AIR/S, _NET, _USB, _USB/5V,
_LINK.
■ Todos los elementos de plástico (p. ej., capuchones de cubierta) no son conduc-
97 tores ESD.
■ Únicamente electricistas profesionales deben realizar las primeras conexiones,
así como la conexión de piezas de clavijas y casquillos a las líneas. _CH250V/2 _GB250V/2

Módulos ESD: suministro de energía
Cód. DE250V/1–US110V/2 – Todos los módulos para alimentación propia están diseñados como tomas de corriente con contacto de
protección (SchuKo), y corresponden al nivel de protección I.

Tipo de 9GW 97 2220 División Descripción Tipo Tensión no- Corriente no-
módulo minal minal _DK250V/2
Módulo ESD para
energía y medios
DE250V/1 – 1E Toma de corriente Schuko con tapa rebatible F 250 V / CA 16 A
DE250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible F 250 V / CA 16 A
CH250V/1 – 1E Toma de corriente Schuko con tapa rebatible J 250 V / CA 10A
CH250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible J 250 V / CA 10A
IT250V/1 – 1E Toma de corriente Schuko con tapa rebatible L 250 V / CA 16 A
IT250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible L 250 V / CA 16 A
FR250V/1 – 1E Toma de corriente Schuko con tapa rebatible E 250 V / CA 16 A _CZ250V/2
FR250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible E 250 V / CA 16 A
GB250V/1 – 1E Toma de corriente Schuko con tapa rebatible G 250 V / CA 13A
GB250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible G 250 V / CA 13A
DK250V/1 – 1E Toma de corriente Schuko con tapa rebatible K 250 V / CA 16 A
DK250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible K 250 V / CA 16 A
CZ250V/1 – 1E Toma de corriente Schuko con tapa rebatible E 250 V / CA 16 A
CZ250V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible E 250 V / CA 16 A
US110V/1 – 1E Toma de corriente Schuko con tapa rebatible B 125 V / CA 15A
US110V/2 – 2E 2 tomas de corriente Schuko con tapa rebatible B 125 V / CA 15A _US110V/2
526
