MXD 52

50 kg 100%

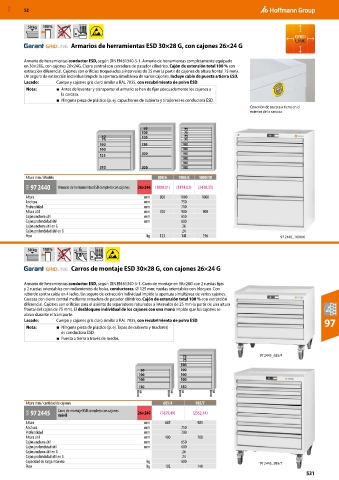

Armarios de herramientas ESD 30×28 G, con cajones 26×24 G

Armario de herramientas conductor ESD, según DIN EN 61340-5-1. Armario de herramientas completamente equipado
en 30×28G, con cajones 26×24G. Cierre central con cerradura de pasador cilíndrico. Cajón de extensión total 100 % con
extracción diferencial. Cajones con orificios troquelados a intervalos de 25 mm (a partir de cajones de altura frontal 75 mm).
Un seguro de extracción individual impide la apertura simultánea de varios cajones. Incluye cable de puesta a tierra ESD.
Lacado: Cuerpo y cajones gris claro similar a RAL 7035, con recubrimiento de polvo ESD.
Nota: ■ Antes de levantar y transportar el armario se han de fijar adecuadamente los cajones a
la carcasa.
■ Ninguna pieza de plástico (p. ej. capuchones de cubierta y tiradores) es conductora ESD.
Conexión de puesta a tierra en el
exterior de la carcasa

Altura mm / Modelo 800/6 1000/6 1000/10
9GK 97 2440 Armario de herramientas ESD completo con cajones 26×24G (1800,01) (1874,02) (2438,35)

Altura mm 800 1000 1000
Anchura mm 750
Profundidad mm 700
Altura útil mm 700 900 900
Cajón anchura útil mm 650
Cajón profundidad útil mm 600
Cajón anchura útil en G 26
Cajón profundidad útil en G 24
Peso kg 133 141 196 97 2440_1000/6

50 kg 100%

Carros de montaje ESD 30×28 G, con cajones 26×24 G

Armario de herramientas conductor ESD, según DIN EN 61340-5-1. Carro de montaje en 30×28G con 2 ruedas fijas
y 2 ruedas orientables con rodamientos de bolas, conductoras, ⌀ 125 mm; ruedas orientables con bloqueo. Con
reborde contra caída en 4 lados. Un seguro de extracción individual impide la apertura simultánea de varios cajones.
Carcasa con cierre central mediante cerradura de pasador cilíndrico. Cajón de extensión total 100 % con extracción
diferencial. Cajones con orificios para el asiento de separadores ranurados a intervalos de 25 mm (a partir de una altura
frontal del cajón de 75 mm). El desbloqueo individual de los cajones con una mano impide que los cajones se
abran durante el transporte.
Lacado: Cuerpo y cajones gris claro similar a RAL 7035, con recubrimiento de polvo ESD. 97
Nota: ■ Ninguna pieza de plástico (p. ej. Tapas de cubierta y tiradores)
es conductora ESD.
■ Puesta a tierra a través de ruedas.

97 2445_685/4

Altura mm / cantidad de cajones 685/4 985/7
9GK 97 2445 Carro de montaje ESD completo con cajones 26×24G (1859,49) (2352,44)
móvil
Altura mm 685 985
Anchura mm 750
Profundidad mm 700
Altura útil mm 400 700
Cajón anchura útil mm 650
Cajón profundidad útil mm 600
Cajón anchura útil en G 26
Cajón profundidad útil en G 24
Capacidad de carga máxima kg 600 97 2445_985/7
Peso kg 102 140
531
