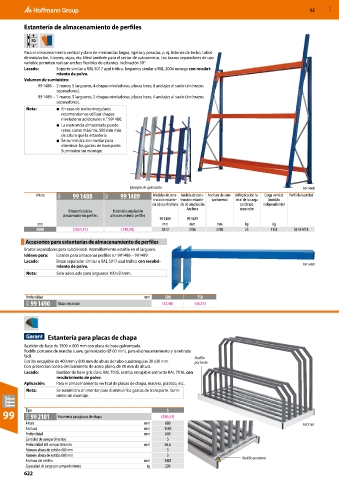

Page 2962 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Estantería de almacenamiento de perfiles

50

Para el almacenamiento vertical y claro de mercancías largas, ligeras y pesadas, p. ej. listones de techo, tubos
de instalación, listones, vigas, etc. Ideal también para el sector de autoservicio. Los brazos separadores de uso
variable permiten realizar anchos flexibles de estantes. Inclinación 10°.
Lacado: Soporte similar a RAL 5017 azul tráfico, largueros similar a RAL 2004 naranja con recubri-
miento de polvo.
Volumen de suministro:
99 1488 – 2 marco, 5 largueros, 4 chapas niveladoras, placas base, 8 anclajes al suelo (sin brazos
separadores).
99 1489 – 1 marco, 5 largueros, 2 chapas niveladoras, placas base, 4 anclajes al suelo (sin brazos
separadores).
Nota: ■ En caso de suelos irregulares
recomendamos utilizar chapas
niveladoras adicionales n.° 991480.
■ La mercancía almacenada puede
tener, como máximo, 500 mm más
de altura que la estantería.
■ Se suministra sin montar para
disminuir los gastos de transporte.
Suministro sin montaje.

Ejemplo de aplicación 99 1488
Altura 96O 99 1488 96O 99 1489 Medidas de cons- Medida de cons- Anchura de com- cARAplicación la- Carga vertical Perfil de bastidor
trucción estante- trucción estante- partimento teral de la carga (módulo
ría básica Anchura ría de ampliación por brazo independiente)
Anchura separador
Estantería básica Estantería ampliación
almacenamiento perfiles almacenamiento perfiles
99 1488 99 1489
mm mm mm mm kg kg
3000 (1054,27) (749,98) 2872 2786 2700 25 1135 S610-M18
Accesorios para estanterías de almacenamiento de perfiles
Brazos separadores para subdivisión. Atornillamiento estable en el larguero.
Idóneo para: Estante para almacenar perfiles n.º 991488 – 991489.
Lacado: Brazo separador similar a RAL 5017 azul tráfico con recubri-
miento de polvo. 99 1490
Nota: Solo adecuado para largueros 100×50 mm.

Profundidad mm 500 750
96O 99 1490 Brazo separador (52,40) (56,57)

Estantería para placas de chapa
Bastidor de base de 1500 × 600 mm con placa de base galvanizada.
Rodillo portante de marcha suave, galvanizado (⌀ 60 mm), para el almacenamiento y la retirada
fácil. Rodillo
Estribo encajable de 400 mm y 800 mm de altura de tubo cuadrangular 30 x30 mm. portante
Con protección contra deslizamiento de acero plano, de 30 mm de altura.
Lacado: Bastidor de base gris claro RAL 7035, estribo encajable antracita RAL 7016, con
recubrimiento de polvo.
Aplicación: Para el almacenamiento vertical de placas de chapa, madera, plástico, etc.
Nota: Se suministra sin montar para disminuir los gastos de transporte. Sumi-
nistro sin montaje.

5
99 Tipo 99 2101 Estantería para placas de chapa (930,53)
91W
Altura mm 880 99 2101
Anchura mm 1560
Profundidad mm 600
Cantidad de compartimentos 5
Profundidad útil compartimiento mm 65,6
Número altura de estribo 400 mm 3
Número altura de estribo 800 mm 3 Rodillo portante
Anchura del estribo mm 1485
Capacidad de carga por compartimiento kg 200
622
