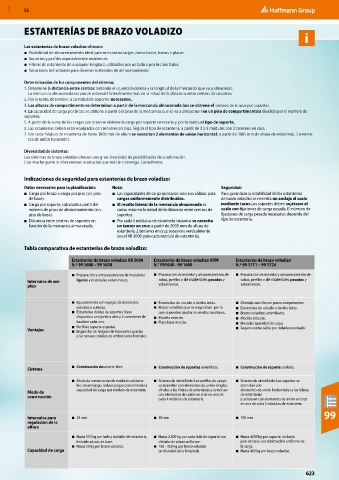

ESTANTERÍAS DE BRAZO VOLADIZO
i

Las estanterías de brazo voladizo ofrecen:
■ Posibilidad de almacenamiento ideal para mercancías largas, como tubos, barras o placas.
■ Soportes y perfiles especialmente resistentes.
■ Hileras de estanterías de cualquier longitud, utilizables por un lado o por los dos lados.
■ Soluciones individuales para diversos materiales de almacenamiento.

Determinación de los componentes del sistema:
1. Determine la distancia entre centros teniendo en cuenta la comba y la longitud de la mercancía que va a almacenar.
La mercancía almacenada no puede sobresalir lateralmente más de la mitad de la distancia entre centros de soportes.
2. Por lo tanto, determine la cantidad de soportes necesarios.
3. Las alturas de compartimento se determinan a partir de la mercancía almacenada (así se obtiene el número de brazos por soporte).
4. La capacidad de carga por brazo se obtiene a partir del peso de la mercancía que se va a almacenar (en un piso de compartimentos) dividido por el número de
soportes.
5. A partir de la suma de las cargas por brazo se obtiene la carga por soporte necesaria y, por lo tanto, el tipo de soporte.
6. Las estanterías deben estar equipadas con tensores en cruz. Según el tipo de estantería, a partir de 2 o 5 módulos con 2 tensores en cruz.
7. Por cada módulo de estantería de hasta 3000 mm de altura se necesitan 2 elementos de unión horizontal; a partir de 3005 mm de altura de estantería, 3 elemen-
tos de unión horizontal.

Diversidad de sistemas:
Los sistemas de brazo voladizo ofrecen una gran diversidad de posibilidades de combinación.
Con mucho gusto le ofreceremos la solución que más le convenga. Consúltenos.

Indicaciones de seguridad para estanterías de brazo voladizo:
Datos necesarios para la planificación: Nota: Seguridad:
■ Carga por brazo o carga por piso (sin piso ■ Las capacidades de carga indicadas solo son válidas para Para garantizar la estabilidad de las estanterías
de base). cargas uniformemente distribuidas. de brazo voladizo se necesita un anclaje al suelo
■ Carga por soporte, calculada a partir del ■ El resalto lateral de la mercancía almacenada es mediante tacos.Los soportes deben sujetarse al
número de pisos de almacenamiento (sin como máximo la mitad de la distancia entre centros de suelo con fijaciones de carga pesada. El número de
piso de base). soportes. fijaciones de carga pesada necesarias depende del
■ Distancia entre centros de soportes en ■ Por cada 5 módulos de estantería iniciados se necesita tipo de estantería.
función de la mercancía almacenada. un tensor en cruz; a partir de 3005 mm de altura de
estantería, 2 tensores en cruz sucesivos verticalmente
(en el KR 3000 para cada módulo de estantería).

Tabla comparativa de estanterías de brazo voladizo:
Estanterías de brazo voladizo KR 3000 Estanterías de brazo voladizo KRM Estanterías de brazo voladizo
N.º 99 1600 – 99 1638 N.° 991640 - 99 1689 N.º 99 1711 – 99 1724
■ Preparación y almacenamiento de materiales ■ Preparación de material y almacenamiento de ■ Preparación de material y almacenamiento de
Intervalos de em- ligeros y materiales voluminosos. tubos, perfiles o de materiales pesados y tubos, perfiles o de materiales pesados y
pleo voluminosos. voluminosos.

■ Equipamiento con espigas de detención, ■ Estanterías de un lado o de dos lados. ■ Montaje sencillo con pocos componentes.
estantes o cubetas. ■ Brazos voladizos que se enganchan, por lo ■ Estanterías de un lado o de dos lados.
■ Estanterías dobles de soportes libres que se pueden ajustar sin medios auxiliares. ■ Brazos voladizos atornillados.
dispuestos uno junto a otro y 2 conectores de ■ Modelo robusto. ■ Modelo robusto.
bastidor cada uno. ■ Placa base maciza. ■ Elevada capacidad de carga.
■ Perfil de soporte especial. ■ Seguro contra caída por rodadura soldado.
Ventajas ■ Enganche sin holgura de travesaños gracias
a las ranuras cónicas en ambos lados frontales.

■ Construcción desoporte libre. ■ Construcción de soportes atornillada. ■ Construcción de soporte soldada.
Sistema
■ Modo de construcción de módulos adiciona- ■ Sistema de atornillado: Los perfiles de apoyo ■ Sistema de atornillado: Los soportes se
les; sin embargo, reduce proporcionalmente la se atornillan con elementos de unión longitu- atornillan con
Modo de capacidad de carga por módulo de estantería. dinales a las hileras de estanterías y se tensan elementos de unión horizontales a las hileras
con elementos de unión en cruz en uno de
de estanterías
construcción
cada 4 módulos de estantería. y se tensan con elementos de unión en cruz
en uno de cada 2 módulos de estantería.
99
Intervalos para ■ 53 mm ■ 50 mm ■ 100 mm
regulación de la
altura
■ Hasta 150 kg por lado y bastidor de estantería, ■ Hasta 2.300 kg por cada lado de soporte con ■ Hasta 4000 kg por soporte, incluido
Incluido zócalo de base. división de altura uniforme. piso de base con distribución uniforme de
■ Hasta 50 kg por brazo voladizo. ■ 180 - 350 kg por brazo voladizo la carga.
Capacidad de carga (en función de la longitud). ■ Hasta 400 kg por brazo voladizo.
