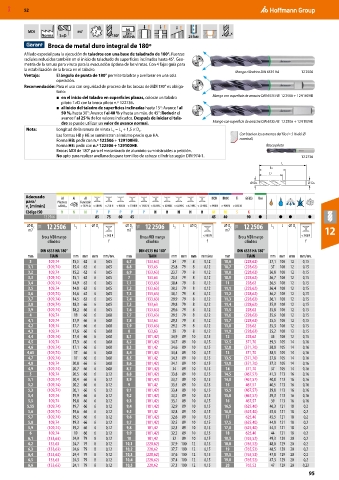

Page 95 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MDI m7 2 h6 x
DIN

Norma 3×D 180° 6535 HA 25 bar
Broca de metal duro integral de 180º
Afilado especial para la ejecución de taladros con una base de taladrado de 180°. Fuerzas
radiales reducidas también en el inicio de taladrado de superficies inclinadas hasta 45°. Geo-
metría de la ranura para viruta para la evacuación óptima de las virutas. Con 4 fajas guía para
la estabilización de la broca en el taladro. Mango cilíndrico DIN 6535 HA 12 2506
Ventaja: El ángulo de punta de 180° permite taladrar y avellanar en una sola
operación.
Recomendación: Para el uso con seguridad de proceso de las brocas de MDI 180° es obliga-
torio:
■ en el inicio del taladro en superficies planas, colocar un taladro Mango con superficie de arrastre DIN 6535 HB 12 2506 + 12 9100HB
piloto 1×D con la broca piloto n.º 122736.
■ al inicio del taladro de superficies inclinadas hasta 15°: Avance f al
50 %, hasta 30°: Avance f al 40 % y hasta un máx. de 45°: Reducir el
avance f al 25 % de los valores indicados. Después de iniciar el tala-
dro se puede utilizar un valor de avance normal. Mango con superficie de arrastre DIN 6535 HE 12 2506 + 12 9100HE
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C
2
Las formas HB y HE se suministran al mismo precio que HA. Con bisel en los extremos del filo (= 5 % del ⌀
Forma HB: pedir con n.º 122506 + 129100HB. nominal)
Forma HE: pedir con n.º 122506 + 129100HE. Broca piloto
Brocas MDI de 180° para el mecanizado de aluminio suministrables a petición.
No apto para realizar avellanados para tornillos de cabeza cilíndrica según DIN 974-1. 12 2736
L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
12 2506 85 75 60 45 45 40 90 ● ● ● ●
⌀ D C 11E 12 2506 L 2 L ⌀ D s ⌀ D C 11E 12 2506 L 2 L ⌀ D s ⌀ D C 11E 12 2506 L 2 L ⌀ D s
m7 m7 m7 12
Broca MDI mango < 900 N Broca MDI mango < 900 N Broca MDI mango < 900 N
cilíndrico f cilíndrico f cilíndrico f
DIN 6535 HA 180° DIN 6535 HA 180° DIN 6535 HA 180°
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
3 109,74 15,5 62 6 0,05 6,7 (133,63) 24 79 8 0,12 10,6 (228,62) 37,1 100 12 0,15
3,1 (109,74) 15,4 62 6 0,05 6,8 133,63 23,8 79 8 0,12 10,7 (228,62) 37 100 12 0,15
3,2 109,74 15,2 62 6 0,05 6,9 (133,63) 23,7 79 8 0,12 10,8 (228,62) 36,8 100 12 0,15
3,3 (109,74) 15,1 62 6 0,05 7 133,63 23,5 79 8 0,12 10,9 (228,62) 36,7 100 12 0,15
3,4 (109,74) 14,9 62 6 0,05 7,1 (133,63) 30,4 79 8 0,12 11 228,62 36,5 100 12 0,15
3,5 109,74 14,8 62 6 0,05 7,2 (133,63) 30,2 79 8 0,12 11,1 (228,62) 36,4 100 12 0,15
3,6 (109,74) 14,6 62 6 0,05 7,3 (133,63) 30,1 79 8 0,12 11,2 (228,62) 36,2 100 12 0,15
3,7 (109,74) 14,5 62 6 0,05 7,4 (133,63) 29,9 79 8 0,12 11,3 (228,62) 36,1 100 12 0,15
3,8 (109,74) 18,3 66 6 0,05 7,5 133,63 29,8 79 8 0,12 11,4 (228,62) 35,9 100 12 0,15
3,9 (109,74) 18,2 66 6 0,05 7,6 (133,63) 29,6 79 8 0,12 11,5 228,62 35,8 100 12 0,15
4 109,74 18 66 6 0,08 7,7 (133,63) 29,5 79 8 0,12 11,6 (228,62) 35,6 100 12 0,15
4,1 109,74 17,9 66 6 0,08 7,8 133,63 29,3 79 8 0,12 11,7 (228,62) 35,5 100 12 0,15
4,2 109,74 17,7 66 6 0,08 7,9 (133,63) 29,2 79 8 0,12 11,8 228,62 35,3 100 12 0,15
4,3 109,74 17,6 66 6 0,08 8 133,63 29 79 8 0,12 11,9 (228,62) 35,2 100 12 0,15
4,4 (109,74) 17,4 66 6 0,08 8,1 (181,42) 34,9 89 10 0,15 12 228,62 35 100 12 0,15
4,5 109,74 17,3 66 6 0,08 8,2 (181,42) 34,7 89 10 0,15 12,5 371,70 39,3 105 14 0,16
4,6 (109,74) 17,1 66 6 0,08 8,3 181,42 34,6 89 10 0,15 12,8 (371,70) 38,8 105 14 0,16
4,65 (109,74) 17 66 6 0,08 8,4 (181,42) 34,4 89 10 0,15 13 371,70 38,5 105 14 0,16
4,7 (109,74) 17 66 6 0,08 8,5 181,42 34,3 89 10 0,15 13,5 (371,70) 37,8 105 14 0,16
4,8 109,74 20,8 66 6 0,08 8,6 (181,42) 34,1 89 10 0,15 13,8 (371,70) 37,3 105 14 0,16
4,9 (109,74) 20,7 66 6 0,08 8,7 (181,42) 34 89 10 0,15 14 371,70 37 105 14 0,16
5 109,74 20,5 66 6 0,12 8,8 (181,42) 33,8 89 10 0,15 14,5 (467,57) 41,3 113 16 0,16
5,1 (109,74) 20,4 66 6 0,12 8,9 (181,42) 33,7 89 10 0,15 14,8 (467,57) 40,8 113 16 0,16
5,2 (109,74) 20,2 66 6 0,12 9 181,42 33,5 89 10 0,15 15 467,57 40,5 113 16 0,16
5,3 (109,74) 20,1 66 6 0,12 9,1 (181,42) 33,4 89 10 0,15 15,5 (467,57) 39,8 113 16 0,16
5,4 109,74 19,9 66 6 0,12 9,2 (181,42) 33,2 89 10 0,15 15,8 (467,57) 39,3 113 16 0,16
5,5 109,74 19,8 66 6 0,12 9,3 (181,42) 33,1 89 10 0,15 16 467,57 39 113 16 0,16
5,55 (109,74) 19,7 66 6 0,12 9,4 (181,42) 32,9 89 10 0,15 16,5 (625,40) 46,3 121 18 0,2
5,6 (109,74) 19,6 66 6 0,12 9,5 181,42 32,8 89 10 0,15 16,8 (625,40) 45,8 121 18 0,2
5,7 (109,74) 19,5 66 6 0,12 9,6 (181,42) 32,6 89 10 0,15 17 625,40 45,5 121 18 0,2
5,8 109,74 19,3 66 6 0,12 9,7 (181,42) 32,5 89 10 0,15 17,5 (625,40) 44,8 121 18 0,2
5,9 (109,74) 19,2 66 6 0,12 9,8 181,42 32,3 89 10 0,15 17,8 (625,40) 44,3 121 18 0,2
6 109,74 19 66 6 0,12 9,9 (181,42) 32,2 89 10 0,15 18 625,40 44 121 18 0,2
6,1 (133,63) 24,9 79 8 0,12 10 181,42 32 89 10 0,15 18,5 (765,52) 49,3 129 20 0,2
6,2 133,63 24,7 79 8 0,12 10,1 (228,62) 37,9 100 12 0,15 18,8 (765,52) 48,8 129 20 0,2
6,3 (133,63) 24,6 79 8 0,12 10,2 228,62 37,7 100 12 0,15 19 (765,52) 48,5 129 20 0,2
6,4 (133,63) 24,4 79 8 0,12 10,3 (228,62) 37,6 100 12 0,15 19,5 (765,52) 47,8 129 20 0,2
6,5 133,63 24,3 79 8 0,12 10,4 (228,62) 37,4 100 12 0,15 19,8 (765,52) 47,3 129 20 0,2
6,6 (133,63) 24,1 79 8 0,12 10,5 228,62 37,3 100 12 0,15 20 765,52 47 129 20 0,23
