MXD 52

DIN
MDI 6537 K h7 2 h6
DIN

4×D 140° 6535 HA 25 bar

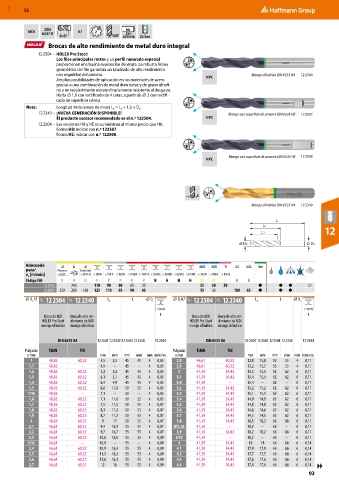

Brocas de alto rendimiento de metal duro integral
12 2504 – HOLEX Pro Steel:
Los filos principales rectos y un perfil ranurado especial
proporcionan una buena evacuación de viruta. La robusta forma
geométrica del filo garantiza un taladrado de alto rendimiento
con seguridad del proceso. Mango cilíndrico DIN 6535 HA 12 2504
Amplias posibilidades de aplicación en los materiales de acero HPC
gracias a una combinación de metal duro tenaz y de grano ultrafi-
no y un recubrimiento extraordinariamente resistente al desgaste.
Hasta ⌀ 1,9 con rectificado de 4 caras, a partir de ⌀ 2 con rectifi-
cado de superficie cónica.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C
2
12 2340 – ¡NUEVA GENERACIÓN DISPONIBLE! Mango con superficie de arrastre DIN 6535 HB 12 2507
El producto sucesor recomendado es el n.º 122504. HPC
12 2504 – Las versiones HB y HE se suministran al mismo precio que HA.
Forma HB: indicar con n.º 122507.
Forma HE: indicar con n.º 122508.

Mango con superficie de arrastre DIN 6535 HE 12 2508
HPC

x
Mango cilíndrico DIN 6535 HA 12 2340

L
LC
L2 12
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 2340 240 110 90 80 65 35 35 30 30 ● ● ● ○
12 2504 250 200 160 125 115 95 90 65 35 30 100 65 ● ● ●
⌀ D h7 12F 12 2504 12E 12 2340 L 2 L ⌀ D s ⌀ D h7 12F 12 2504 12E 12 2340 L 2 L ⌀ D s
C
C
< 900 N < 900 N
Broca de MDI Broca de alto ren- f Broca de MDI Broca de alto ren- f
HOLEX Pro Steel dimiento de MDI HOLEX Pro Steel dimiento de MDI
mango cilíndrico mango cilíndrico mango cilíndrico mango cilíndrico

DIN 6535 HA 12 2504 12 2340 12 2504 12 2340 12 2504 DIN 6535 HA 12 2504 12 2340 12 2504 12 2340 12 2504
Pulgadas TiAlN TiN Pulgadas TiAlN TiN
o mm mm mm mm mm mm mm/rev. o mm mm mm mm mm mm mm/rev.
1 48,83 60,52 4,5 5,5 45 45 4 0,05 2,8 46,61 60,52 12,8 15,8 55 55 4 0,11
1,1 48,83 – 4,9 – 45 – 4 0,05 2,9 46,61 60,52 13,2 15,7 55 55 4 0,11
1,2 48,83 60,52 5,2 5,2 45 45 4 0,05 3 41,59 54,42 15,5 15,5 62 62 6 0,11
1,3 48,83 60,52 6,1 5,1 45 45 4 0,05 3,1 41,59 54,42 15,4 15,4 62 62 6 0,11
1,4 48,83 60,52 6,4 4,9 45 45 4 0,05 1/8 41,59 – 15,4 – 62 – 6 0,11
1,5 48,83 60,52 6,8 11,8 50 55 4 0,05 3,2 41,59 54,42 15,2 15,2 62 62 6 0,11
1/16 48,83 – 7,1 – 50 – 4 0,05 3,3 41,59 54,42 15,1 15,1 62 62 6 0,11
1,6 48,83 60,52 7,1 11,6 50 55 4 0,05 3,4 41,59 54,42 14,9 14,9 62 62 6 0,11
1,7 48,83 60,52 7,5 11,5 50 55 4 0,07 3,5 41,59 54,42 14,8 14,8 62 62 6 0,11
1,8 48,83 60,52 8,3 11,3 50 55 4 0,07 3,6 41,59 54,42 14,6 14,6 62 62 6 0,11
1,9 48,83 60,52 8,7 11,2 50 55 4 0,07 3,7 41,59 54,42 14,5 14,5 62 62 6 0,11
2 48,83 60,52 9 17 50 55 4 0,07 3,8 41,59 54,42 18,3 18,3 66 66 6 0,11
2,1 46,61 60,52 9,4 16,9 55 55 4 0,07 W/L-25 41,59 – 18,3 – 66 – 6 0,11
2,2 46,61 60,52 9,7 16,7 55 55 4 0,07 3,9 41,59 54,42 18,2 18,2 66 66 6 0,11
2,3 46,61 60,52 10,6 16,6 55 55 4 0,09 5/32 41,59 – 18,2 – 66 – 6 0,11
3/32 46,61 – 10,9 – 55 – 4 0,09 4 41,59 54,42 18 18 66 66 6 0,14
2,4 46,61 60,52 10,9 16,4 55 55 4 0,09 4,1 41,59 54,42 17,9 17,9 66 66 6 0,14
2,5 46,61 60,52 11,3 16,3 55 55 4 0,09 4,2 41,59 54,42 17,7 17,7 66 66 6 0,14
2,6 46,61 60,52 11,6 16,1 55 55 4 0,09 4,3 41,59 54,42 17,6 17,6 66 66 6 0,14
2,7 46,61 60,52 12 16 55 55 4 0,09 4,4 41,59 54,42 17,4 17,4 66 66 6 0,14 ▶▶
93
