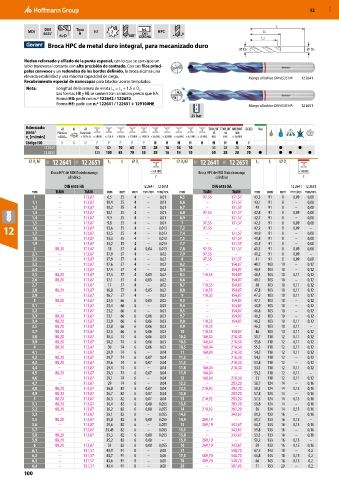

Page 100 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

L
DIN
MDI 6537 Tipo h7 2 h6 HPC x LC
DIN
H

6×D 140° 6535 HA L2
Broca HPC de metal duro integral, para mecanizado duro
DC DS
Núcleo reforzado y afilado de la punta especial, con lo que se consigue un
labio transversal cortante con alta precisión de centrado. Con sus filos princi-
pales convexos y un redondeo de los bordes definido, la broca alcanza una
elevada estabilidad y una máxima capacidad de carga. Mango cilíndrico DIN 6535 HA 12 2641
Recubrimiento especial de nanocapas para taladrar aceros templados.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122642 / 122652.
Forma HE: pedir con n.º 122641 / 122651 + 129100HE. Mango cilíndrico DIN 6535 HA 12 2651
25 bar
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H H K
12 2641 90 80 70 65 55 28 16 14 10 30 28 28 70 ● ●
12 2651 120 100 85 70 55 28 16 14 10 30 28 28 70 ● ● ● ●
⌀ D h7 11E 12 2641 11E 12 2651 L 2 L ⌀ D s ⌀ D h7 11E 12 2641 11E 12 2651 L 2 L ⌀ D s
C
C
Broca HPC de MDI Diabolo mango Broca HPC de MDI Diabolo mango
cilíndrico f cilíndrico f
DIN 6535 HA 12 2641 12 2651 DIN 6535 HA 12 2641 12 2651
mm TiAlN TiAlN mm mm mm mm/rev. mm/rev. mm TiAlN TiAlN mm mm mm mm/rev. mm/rev.
1 – 113,87 6,5 55 4 – 0,01 6,5 97,35 131,57 43,3 91 8 0,09 0,08
1,1 – 113,87 10,4 55 4 – 0,01 6,6 – 131,57 43,1 91 8 – 0,08
1,2 – 113,87 10,2 55 4 – 0,01 6,7 – 131,57 43 91 8 – 0,08
1,3 – 113,87 10,1 55 4 – 0,01 6,8 97,35 131,57 42,8 91 8 0,09 0,08
1,4 – 113,87 9,9 55 4 – 0,01 6,9 – 131,57 42,7 91 8 – 0,08
1,5 – 113,87 9,8 55 4 – 0,01 7 97,35 131,57 42,5 91 8 0,09 0,08
12 1,6 – – 113,87 13,6 55 4 4 – – 0,013 7,2 97,35 131,57 42,2 91 8 8 0,09 0,08
–
–
–
0,013
7,4
–
91
41,9
55
1,7
113,87
13,5
1,8 – 113,87 13,3 55 4 – 0,013 7,5 – 131,57 41,8 91 8 – 0,08
1,9 – 113,87 13,2 55 4 – 0,013 7,7 – 131,57 41,5 91 8 – 0,08
2 88,20 113,87 18 57 4 0,04 0,013 7,8 97,35 131,57 41,3 91 8 0,09 0,08
2,1 – 113,87 17,9 57 4 – 0,02 7,9 97,35 – 41,2 91 8 0,09 –
2,2 – 113,87 17,9 57 4 – 0,02 8 97,35 131,57 41 91 8 0,09 0,08
2,3 – 113,87 17,6 57 4 – 0,02 8,2 – 154,87 48,7 103 10 – 0,12
2,4 – 113,87 17,4 57 4 – 0,02 8,4 – 154,87 48,4 103 10 – 0,12
2,5 88,20 113,87 17,3 57 4 0,05 0,02 8,5 110,33 154,87 48,3 103 10 0,11 0,12
2,6 88,20 113,87 17,1 57 4 0,05 0,02 8,6 – 154,87 48,1 103 10 – 0,12
2,7 – 113,87 17 57 4 – 0,02 8,7 110,33 154,87 48 103 10 0,11 0,12
2,8 88,20 113,87 16,8 57 4 0,05 0,02 8,8 110,33 154,87 47,8 103 10 0,11 0,12
2,9 – 113,87 16,7 57 4 – 0,02 9 110,33 154,87 47,5 103 10 0,11 0,12
3 88,20 113,87 23,5 66 6 0,05 0,02 9,3 – 154,87 47,1 103 10 – 0,12
3,1 – 113,87 23,4 66 6 – 0,03 9,4 – 154,87 46,9 103 10 – 0,12
3,2 – 113,87 23,2 66 6 – 0,03 9,5 – 154,87 46,8 103 10 – 0,12
3,3 88,20 113,87 23,1 66 6 0,06 0,03 9,7 – 154,87 46,5 103 10 – 0,12
3,4 88,20 113,87 22,9 66 6 0,06 0,03 9,8 110,33 154,87 46,3 103 10 0,11 0,12
3,5 88,20 113,87 22,8 66 6 0,06 0,03 9,9 110,33 – 46,2 103 10 0,11 –
3,7 88,20 113,87 22,5 66 6 0,06 0,03 10 110,33 154,87 46 103 10 0,11 0,12
3,8 88,20 113,87 30,3 74 6 0,06 0,03 10,2 160,04 218,30 55,7 118 12 0,11 0,12
3,9 88,20 113,87 30,2 74 6 0,06 0,03 10,3 160,04 218,30 55,6 118 12 0,11 0,12
4 88,20 113,87 30 74 6 0,06 0,03 10,5 160,04 218,30 55,3 118 12 0,11 0,12
4,1 – 113,87 29,9 74 6 – 0,04 11 160,04 218,30 54,5 118 12 0,11 0,12
4,2 88,20 113,87 29,7 74 6 0,07 0,04 11,2 – 218,30 54,2 118 12 – 0,12
4,3 88,20 113,87 29,6 74 6 0,07 0,04 11,5 – 218,30 53,8 118 12 – 0,12
4,4 – 113,87 29,4 74 6 – 0,04 11,8 160,04 218,30 53,3 118 12 0,11 0,12
4,5 88,20 113,87 29,3 74 6 0,07 0,04 11,9 160,04 – 53,2 118 12 0,11 –
4,6 – 113,87 29,1 74 6 – 0,04 12 160,04 218,30 53 118 12 0,11 0,12
4,7 – 113,87 29 74 6 – 0,04 12,2 – 283,20 58,7 124 14 – 0,16
4,8 88,20 113,87 36,8 82 6 0,07 0,04 12,5 210,92 283,20 58,3 124 14 0,13 0,16
4,9 88,20 113,87 36,7 82 6 0,07 0,04 12,8 – 283,20 57,8 124 14 – 0,16
5 88,20 113,87 36,5 82 6 0,07 0,04 13 210,92 283,20 57,5 124 14 0,13 0,16
5,1 88,20 113,87 36,4 82 6 0,08 0,055 13,5 – 283,20 56,8 124 14 – 0,16
5,2 88,20 113,87 36,2 82 6 0,08 0,055 14 210,92 283,20 56 124 14 0,13 0,16
5,3 – 113,87 36,1 82 6 – 0,055 14,5 – 343,67 61,3 133 16 – 0,16
5,5 88,20 113,87 35,8 82 6 0,08 0,055 14,9 269,19 – 60,7 133 16 0,13 –
5,6 – 113,87 35,6 82 6 – 0,055 15 269,19 343,67 60,5 133 16 0,13 0,16
5,7 – 113,87 35,45 82 6 – 0,055 15,5 – 343,67 59,8 133 16 – 0,16
5,8 88,20 113,87 35,3 82 6 0,08 0,055 15,8 – 343,67 59,3 133 16 – 0,16
5,9 88,20 – 35,2 82 6 0,08 – 15,9 269,19 – 59,2 133 16 0,13 –
6 88,20 113,87 35 82 6 0,08 0,055 16 269,19 343,67 59 133 16 0,15 0,16
6,1 – 131,57 43,9 91 8 – 0,08 17 – 548,70 67,5 143 18 – 0,2
6,2 – 131,57 43,7 91 8 – 0,08 17,5 489,70 548,70 66,8 143 18 0,15 0,2
6,3 – 131,57 43,6 91 8 – 0,08 18 489,70 548,70 66 143 18 0,15 0,2
6,4 – 131,57 43,4 91 8 – 0,08 20 – 587,05 71 153 20 – 0,2
